ซูเปอร์คอร์
Super Core ผลิตขึ้นโดยใช้กระบวนการที่เป็นนวัตกรรมใหม่ซึ่งแตกต่างจากแผ่นเหล็กซิลิกอนทั่วไปอย่างสิ้นเชิง เหล่านี้เป็นแผ่นเหล็กแม่เหล็กเกรดสูงสุดที่ไม่มุ่งเน้นที่มีอยู่
แผ่นเหล็กซิลิกอนทั่วไปมีปริมาณ Si (ซิลิกอน) 3.5% หรือน้อยกว่า เป็นที่ทราบกันมานานแล้วว่าลักษณะแม่เหล็กของแผ่นเหล็กซิลิกอนจะดีขึ้นเมื่อปริมาณ Si เพิ่มขึ้นสูงสุดที่ 6.5%
อย่างไรก็ตามการผลิตแผ่นเหล็กบาง ๆ ที่มีปริมาณ Si มากกว่า 3.5% นั้นทําไม่ได้เนื่องจากเหล็กมีแนวโน้มที่จะแข็งตัวและเปราะ ในปี 1993 JFE Steel ได้แก้ปัญหาการผลิตนี้ผ่านการนํากระบวนการที่เรียกว่ากระบวนการ CVD มาใช้ และประสบความสําเร็จในการนําเหล็กแผ่น Si 6.5% (JNEX-Core) 6.5% แผ่นแรกมาสู่โลก เพื่อตอบสนองความต้องการใหม่เทคโนโลยีนี้ได้รับการพัฒนาอย่างต่อเนื่องซึ่งนําไปสู่การผลิตแผ่นเหล็กซิลิกอนสูงไล่ระดับสีในเชิงพาณิชย์ที่มีคุณสมบัติความถี่สูงที่เหนือกว่า (JNHF-Core)
JNEX-คอร์/แกน 10JNEX900
JNEX-Core เป็นแผ่นเหล็กแม่เหล็กที่ไม่ใช่เชิงเกรดสูงสุดที่ผลิตด้วยวิธีการผลิต (กระบวนการ CVD) ซึ่งแตกต่างจากแผ่นเหล็กซิลิกอนทั่วไปอย่างสิ้นเชิงทําให้มีปริมาณ Si ที่เป็นไปไม่ได้ก่อนหน้านี้ที่ 6.5%
|
การสูญเสียคอร์ต่ํา |
การสูญเสียแกนในช่วงความถี่สูงต่ํามาก สิ่งนี้ช่วยให้สามารถสร้างความร้อนต่ําและลดขนาดสําหรับส่วนประกอบแม่เหล็กเช่นเครื่องปฏิกรณ์ความถี่สูงและหม้อแปลง |
|---|---|
|
Magnetostriction ต่ํา |
Magnetostriction ซึ่งทําให้เกิดเสียงรบกวนและการสั่นสะเทือนเกือบเป็นศูนย์ สิ่งนี้ช่วยลดเสียงรบกวนได้อย่างมากสําหรับส่วนประกอบแม่เหล็กเช่นเครื่องปฏิกรณ์และหม้อแปลง |
|
การซึมผ่านสูง |
ความสามารถในการซึมผ่านสูงมากในความถี่ที่หลากหลายทําให้เหมาะสําหรับใช้ในการใช้งานโล่และ CT |
|
คุณภาพคงที่ |
การประมวลผลที่อุณหภูมิสูงให้เสถียรภาพทางความร้อน เนื่องจากมีการเสื่อมสภาพของคุณสมบัติน้อยที่สุดเนื่องจากการตัดเฉือนดังนั้นจึงไม่จําเป็นต้องใช้การอบอ่อนเพื่อคลายความเครียด |
|
ไม่มุ่งเน้น |
แทบไม่มีความแตกต่างในลักษณะระหว่างทิศทางกลิ้ง (Ldirection) และตามขวาง (ทิศทาง C) ดังนั้นจึงสามารถใช้ในการใช้งานที่หลากหลายตั้งแต่เครื่องอยู่กับที่ไปจนถึงเครื่องรีด |
10JNEX900 เส้นโค้งการสูญเสียแกนความถี่สูง
10JNEX900 เส้นโค้งการดึงดูดความถี่สูง
JNHF-คอร์/10JNHF600
สําหรับ JNHF-Core เทคโนโลยีซิลิคอน (กระบวนการ CVD) ที่ใช้สําหรับ JNEX-Core ได้รับการพัฒนาเพิ่มเติมซึ่งนําไปสู่การสูญเสียแกนที่ต่ํากว่าในช่วงความถี่สูง
|
การสูญเสียคอร์ต่ํา |
สําหรับความถี่สูงที่เกิน 5 kHz จะส่องแสงแม้แต่ JNEX-Core สําหรับการสูญเสียคอร์ต่ํา |
|---|---|
|
สามารถทํางานได้สูง |
สามารถใช้การได้ดีเยี่ยมสําหรับการกดดัดปั๊ม ฯลฯ |
|
ไม่มุ่งเน้น |
แทบไม่มีความแตกต่างในลักษณะระหว่างทิศทางกลิ้ง (ทิศทาง L) และทิศทางตามขวาง (ทิศทาง C) ดังนั้นจึงสามารถใช้ในการใช้งานที่หลากหลายตั้งแต่เครื่องอยู่กับที่ไปจนถึงเครื่องรีด |
|
ความหนาแน่นฟลักซ์แม่เหล็กความอิ่มตัวสูง |
มีความหนาแน่นของฟลักซ์แม่เหล็กความอิ่มตัวสูง 1.85 ~ 1.94 T การใช้วัสดุนี้ในเครื่องปฏิกรณ์ใช้ประโยชน์จากลักษณะการซ้อนทับ DC ที่เหนือกว่าอย่างเต็มที่ |
10JNHF600 เส้นโค้งการดึงดูดความถี่สูง
แกนที่กําหนดเอง
สเตเตอร์และโรเตอร์
มอเตอร์ความเร็วสูงถูกนําไปใช้กับการใช้งานที่หลากหลายเช่นเครื่องยนต์ไฟฟ้าสําหรับเครื่องบินระบบจัดเก็บพลังงานมู่เล่แกนหมุนความเร็วสูงเครื่องอัดก๊าซปั๊มโมเลกุลเทอร์โบเครื่องเป่าลมเทอร์โบชาร์จเจอร์และกังหันขนาดเล็กเป็นต้น
เรามีข้อกําหนดที่หลากหลายในสต็อกและเราสามารถปรับแต่งแกนมอเตอร์ที่มีขนาดแตกต่างกันได้ตลอดเวลา ใช้วิธีการเชื่อมกาว + วิธีการตัดลวด สะดวกในการพิสูจน์อักษรและการผลิตปั๊มแบทช์ การประมวลผลเป็นผู้ใหญ่ สําหรับรายละเอียดเพิ่มเติมโปรดติดต่อเรา
หม้อ แปลง
ด้วยลักษณะของการสูญเสียคอร์ต่ําที่ความถี่สูง Super Core สามารถใช้กับหม้อแปลงประเภทต่างๆในความถี่ที่หลากหลาย (x Hz ถึง y kHz)
Super Core ช่วยลดการสร้างความร้อนในหม้อแปลงและให้ความเข้มของการเหนี่ยวนําแม่เหล็กสูงกว่าแผ่นเหล็กซิลิกอนทั่วไปซึ่งสามารถลดขนาดของหม้อแปลงได้ ส่วนประกอบที่จําเป็นอื่น ๆ ของหม้อแปลงเช่นลวดทองแดงสามารถลดขนาดลงได้ตามนั้นส่งผลให้ต้นทุนโดยรวมลดลง
ด้วยการใช้ประโยชน์จากลักษณะการยึดเกาะแม่เหล็กต่ําของ JNEX-Core เสียงของหม้อแปลงสามารถลดลงได้อย่างมาก
เครื่องปฏิกรณ์
ด้วยคุณสมบัติของความหนาแน่นฟลักซ์แม่เหล็กความอิ่มตัวสูงการสูญเสียแกนต่ําที่ความถี่สูงและการซึมผ่านสูง Super Core จึงเหมาะอย่างยิ่งสําหรับการนําไปใช้กับเครื่องปฏิกรณ์ที่มีการซ้อนทับกระแสความถี่สูงในช่วงความถี่กว้าง
Super Core เป็นไปตามข้อบังคับคลื่นความถี่สูงและการปรับปรุงตัวประกอบกําลังไฟฟ้าทั้งหมด ความต้องการเพิ่มขึ้นสําหรับการใช้งานในเครื่องปฏิกรณ์เอาต์พุตอินเวอร์เตอร์ตัวกรองที่ใช้งานอยู่เครื่องปฏิกรณ์แปลง PWM มันให้บริการหลายภาคตลาด, รวมทั้งเครื่องใช้ไฟฟ้า, การผลิตไฟฟ้าหมุนเวียนอุตสาหกรรม, และตลาดรถยนต์.
Super Core ตอบสนองความต้องการที่หลากหลายของลูกค้า มันสามารถขึ้นรูปเป็นแกนแผลในรูปทรงต่าง ๆ เช่น C-Cores และแกน toroidal เช่นเดียวกับแกนเคลือบแกนบล็อกติดกาวโดยการตัดหรือกด
รูปทรง แกน
กระบวนการเชื่อมกาว, วิธีการเคลือบพันธะของแผ่นเหล็กซิลิคอนซุปเปอร์คอร์
แกนมอเตอร์ติดกาวการประกอบที่กะทัดรัดยิ่งขึ้นปรับปรุงประสิทธิภาพและประสิทธิภาพของมอเตอร์ในขณะเดียวกันก็ลดเสียงรบกวนและการสั่นสะเทือน
มอเตอร์ความเร็วสูงเทอร์โบชาร์จเจอร์ที่กําหนดเอง
พันธะกาวสเตเตอร์ + วิธีการตัดลวด การพิสูจน์อักษรที่รวดเร็วการทดสอบประสิทธิภาพหลักของมอเตอร์ที่เหนือกว่า
แกนบล็อกที่มีขอบกลม
แกนลามิเนตที่ทําในรูปทรงเดียวกับแกนตัดเพื่อให้สามารถใช้ samewashers และ clamp bands ได้

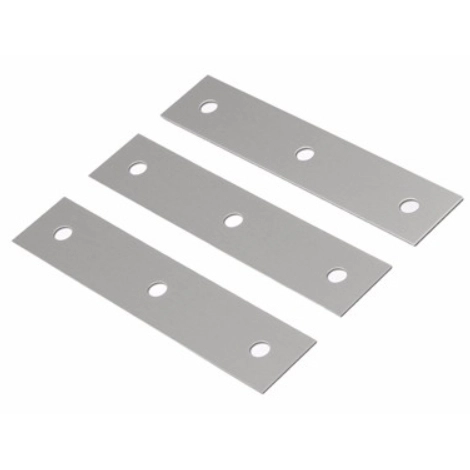

การเคลือบแบบเรียงซ้อน
แกนเหล่านี้ส่วนใหญ่จะใช้กับหม้อแปลงขนาดกลางและขนาดใหญ่และเครื่องปฏิกรณ์ ผู้ใช้ซ้อนแถบและติดโดยใช้สลักเกลียว
_th.webp "ซุปเปอร์คอร์ 10jnex900 10jnhf600 แกนบาดแผล (c core & toroidal core)")
แกนบาดแผล (C-Core &Toroidal Core)
หลังจากเหล็กถูกสร้างขึ้นและอบอ่อนแล้วจะถูกแช่ในสารเคลือบเงาและคงที่ตัด (ถ้าจําเป็น) ความหนาของแผ่นคือ 0.1 มม. มีทั้งขนาดมาตรฐานและขนาดที่ไม่ได้มาตรฐาน C-Core

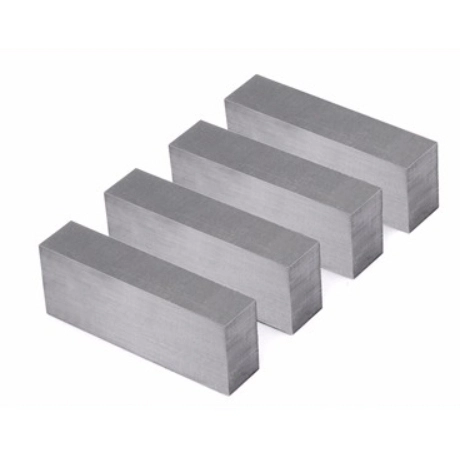

แกนบล็อก Super Core
แกนบล็อกสําหรับเครื่องปฏิกรณ์และหม้อแปลงขนาดเล็กและขนาดกลางลดต้นทุนได้อย่างมีประสิทธิภาพสําหรับการผลิตจํานวนมาก วิธีการเคลือบมาตรฐานคือการตรึงกาว
