JFE سوبر كور 10JNEX900 / 10JNHF600 / 10JNRF / 15JNSF950

سوبر كور

يتم تصنيع Super Core باستخدام عملية مبتكرة تختلف تماما عن تلك الخاصة بألواح الصلب السيليكونية التقليدية. هذه هي أعلى درجة ، صفائح فولاذية مغناطيسية غير موجهة متاحة.

تحتوي صفائح الصلب السيليكونية التقليدية على محتوى Si (سيليكون) بنسبة 3.5٪ أو أقل. من المعروف منذ فترة طويلة أن الخصائص المغناطيسية لألواح الصلب السيليكونية تتحسن مع زيادة محتوى Si ، وبلغت ذروتها عند 6.5٪.

ومع ذلك ، فقد كان من غير العملي إنتاج صفائح فولاذية رقيقة تحتوي على محتوى Si يزيد عن 3.5٪ لأن الفولاذ يميل إلى التصلب ويصبح هشا. في عام 1993 ، حلت JFE Steel مشكلة الإنتاج هذه من خلال اعتماد عملية تسمى عملية CVD ، ونجحت في تقديم أول صفائح فولاذية Si بنسبة 6.5٪ (JNEX-Core) إلى العالم. من أجل تلبية الطلبات الجديدة ، استمر تطوير هذه التكنولوجيا ، مما أدى إلى الإنتاج التجاري لألواح الصلب عالية السيليكون المتدرجة ذات الخصائص الفائقة عالية التردد (JNHF-Core).

JNEX-Core / 10JNEX900

JNEX-Core هي صفائح فولاذية مغناطيسية غير موجهة عالية الجودة مصنوعة بطريقة إنتاج (عملية CVD) تختلف تماما عن تلك الخاصة بألواح الصلب السيليكونية التقليدية ، مما يسمح بمحتوى Si مستحيل سابقا بنسبة 6.5٪.

انخفاض الخسارة الأساسية

الخسارة الأساسية في نطاقات التردد العالي منخفضة للغاية. وهذا يسمح بتوليد حرارة منخفضة وخفض حجم المكونات المغناطيسية مثل المفاعلات والمحولات عالية التردد.

انخفاض التقبض المغناطيسي

التقبض المغناطيسي الذي يسبب الضوضاء والاهتزاز هو ما يقرب من الصفر. وهذا يتيح تخفيضات كبيرة في الضوضاء للمكونات المغناطيسية مثل المفاعلات والمحولات.

نفاذية عالية

النفاذية عالية للغاية عبر مجموعة واسعة من الترددات ، مما يجعلها مناسبة للغاية للاستخدام في تطبيقات الدرع والتصوير المقطعي المحوسب.

جودة مستقرة

توفر المعالجة ذات درجة الحرارة العالية الاستقرار الحراري. نظرا لوجود حد أدنى من تدهور الخصائص بسبب التشغيل الآلي ، لذلك لا يلزم استخدام التلدين لتخفيف الإجهاد.

غير موجه

لا يوجد فرق تقريبا في الخصائص بين اتجاه التدحرج (Ldirection) والمستعرض (الاتجاه C). لذلك ، يمكن استخدام هذا في مجموعة واسعة من التطبيقات ، من الآلات الثابتة إلى آلات الدرفلة.
سوبر كور 10JNEX900 10JNHF600 فقدان النواة المنخفضة انخفاض التقبض المغناطيسي نفاذية عالية
سوبر كور 10JNEX900 10JNHF600 الحديد الأساسية
سوبر كور 10JNEX900 10JNHF600 أقصى نفاذية
سوبر كور 10JNEX900 10JNHF600 المعلمة مميزة

10JNEX900 منحنيات فقدان النواة عالية التردد

سوبر كور 10JNEX900 10JNHF600 بيانات منحنى فقدان الحديد

10JNEX900 منحنيات مغنطة عالية التردد

سوبر كور 10JNEX900 10JNHF600 بيانات منحنى المغنطة

JNHF النواة / 10JNHF600

بالنسبة ل JNHF-Core ، تم تطوير تقنية السيليكون (عملية CVD) المستخدمة في JNEX-Core ، مما أدى إلى خسارة أساسية أقل في نطاقات التردد العالي.

انخفاض الخسارة الأساسية

بالنسبة للترددات العالية التي تزيد عن 5 كيلو هرتز ، يضيء الخارج حتى JNEX-Core لفقدان النواة المنخفضة.

عملي للغاية

قابلية تشغيل ممتازة للضغط ، الانحناء ، الختم ، إلخ.

غير موجه

لا يوجد فرق تقريبا في الخصائص بين اتجاه التدحرج (الاتجاه L) والاتجاه العرضي (الاتجاه C). لذلك ، يمكن استخدام هذا في مجموعة واسعة من التطبيقات ، من الآلات الثابتة إلى آلات الدرفلة.

كثافة التدفق المغناطيسي عالية التشبع

لديه كثافة تدفق مغناطيسي عالية التشبع تبلغ 1.85 ~ 1.94 طن إن استخدام هذه المادة في المفاعل يستفيد استفادة كاملة من خصائص تراكب التيار المستمر الفائقة.
سوبر كور 10JNEX900 10JNHF600 منحنى فقدان الحديد عالي التردد
سوبر كور 10JNEX900 10JNHF600 مقارنة الحديد الأساسية
الميزات النموذجية لسوبر كور 10JNEX900 10JNHF600

10JNHF600 منحنيات المغنطة عالية التردد

سوبر كور 10JNEX900 10JNHF600 بيانات منحنى النواة

نواة مخصصة

1

الجزء الثابت والدوار

تم تطبيق المحركات عالية السرعة على أنواع مختلفة من التطبيقات ، مثل المحركات الكهربائية للطائرات ، وأنظمة تخزين طاقة دولاب الموازنة ، والمغازل عالية السرعة ، وضواغط الغاز ، والمضخات الجزيئية التوربينية ، ومنفاخ الهواء ، والشواحن التوربينية ، والتوربينات الدقيقة ، إلخ.

لدينا مجموعة واسعة من المواصفات في المخزون ، ويمكننا تخصيص نوى المحركات بأحجام مختلفة في أي وقت. باستخدام ربط الغراء + طريقة قطع الأسلاك. كمية صغيرة مريحة من التدقيق وإنتاج ختم الدفعات. المعالجة ناضجة. لمزيد من التفاصيل ، يرجى الاتصال بنا.

2

المحولات

مع خاصية فقدان النواة المنخفضة عند التردد العالي ، يمكن استخدام Super Core لأنواع مختلفة من المحولات في مجموعة واسعة من الترددات (x هرتز إلى y kHz).

يساعد Super Core على تقليل توليد الحرارة في المحولات ويوفر كثافة حث مغناطيسية أعلى من صفائح الصلب السيليكونية التقليدية ، والتي يمكن أن تقلل من حجم المحولات. يمكن تقليص المكونات الأخرى المطلوبة للمحول ، مثل الأسلاك النحاسية ، وفقا لذلك ، مما يؤدي إلى خفض التكلفة الإجمالية.

من خلال الاستفادة من خصائص التقبض المغناطيسي المنخفض ل JNEX-Core ، يمكن تقليل ضوضاء المحولات بشكل كبير.

3

المفاعلات

مع خصائص كثافة التدفق المغناطيسي عالية التشبع ، وفقدان القلب المنخفض عند التردد العالي ، والنفاذية العالية ، يعد Super Core مثاليا للتطبيق على المفاعلات ذات تراكب التيار عالي التردد على نطاق واسع من الترددات.

يلبي Super Core جميع لوائح الموجات عالية التردد وتحسينات عامل القدرة. الطلب آخذ في الازدياد لاستخدامه في مفاعلات خرج العاكس ، والمرشحات النشطة ، ومفاعلات محول PWM. إنه يخدم العديد من قطاعات السوق ، بما في ذلك الإلكترونيات الاستهلاكية وتوليد الطاقة المتجددة الصناعية وسوق السيارات.

يلبي Super Core الاحتياجات المتنوعة للعملاء. يمكن تشكيلها في نوى الجرح بأشكال مختلفة ، مثل C-Cores والنوى الحلقية ، وكذلك في نوى التصفيح ، ونوى الكتلة الملصقة عن طريق القطع أو الضغط.

الشكل الأساسي

  • محرك توربو الجزيئي مضخة عالية السرعة
    عملية ربط الغراء ، طريقة ربط التصفيح لألواح الصلب السيليكونية فائقة النواة

    قلب المحرك اللاصق ، تجميع أكثر إحكاما ، يحسن كفاءة وأداء المحرك ، مع تقليل الضوضاء والاهتزاز أيضا.

  • شاحن توربيني محرك عالي السرعة
    شاحن توربيني محرك عالي السرعة حسب الطلب

    الربط الغراء الجزء الثابت + طريقة قطع الأسلاك. تدقيق سريع ، اختبار تفوق أداء المحرك الأساسي.

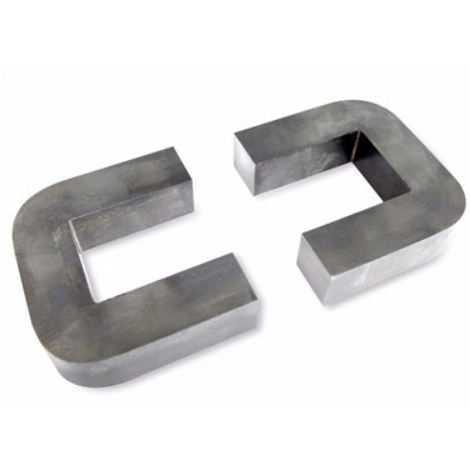

  • سوبر كور 10JNEX900 10JNHF600 كتلة الأساسية مع حافة مستديرة
    كتلة الأساسية مع حافة مستديرة

    قلب مصفح مصنوع بنفس الشكل تقريبامثل النواة المقطوعة ، بحيث يمكن استخدام نفس الغسالات وأشرطة المشبك.

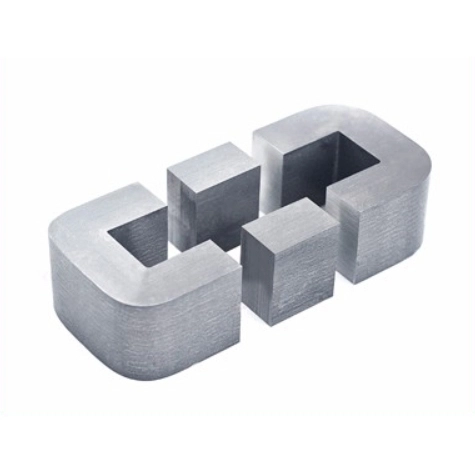

  • سوبر كور 10JNEX900 10JNHF600 التصفيح مكدسة
    التصفيح المكدس

    تستخدم هذه النوى بشكل أساسي مع المحولات والمفاعلات المتوسطة والكبيرة الحجم. يقوم المستخدم بتكديس الشرائط وتثبيتها باستخدام البراغي.

  • سوبر كور 10JNEX900 10JNHF600 جوهر الجرح (C الأساسية وحلقية الأساسية)
    قلب الجرح (C-Core و Toroidal Core)

    بعد تشكيل الفولاذ وتلدينه ، يتم نقعه في الورنيش وتثبيته ، وقطعه (إذا لزم الأمر). سمك الصفيحة 0.1 مم. تتوفر كل من الأحجام القياسية وغير القياسية C-Core.

  • سوبر كور 10JNEX900 10JNHF600 كتلة الأساسية
    سوبر كور بلوك كور

    النوى كتلة هي للمفاعلات الصغيرة والمتوسطة الحجم والمحولات ، وخفض تكلفة Effectivelv للإنتاج الضخم. طريقة تثبيت التصفيح القياسية هي تثبيت لاصق.
