Szuper mag
A Super Core egy innovatív eljárással készül, amely teljesen eltér a hagyományos szilícium acéllemezektől. Ezek a legmagasabb minőségű, nem orientált mágneses acéllemezek.
A hagyományos szilícium acéllemezek Si (szilícium) tartalma legfeljebb 3,5%. Régóta ismert, hogy a szilícium-acéllemez mágneses jellemzői javulnak a Si-tartalom növekedésével, és 6, 5% -on tetőznek.
Azonban nem volt praktikus vékony acéllemezeket előállítani, amelyek Si-tartalma meghaladja a 3,5% -ot, mert az acél hajlamos megkeményedni és törékennyé válni. 1993-ban a JFE Steel megoldotta ezt a gyártási problémát a CVD eljárásnak nevezett eljárás elfogadásával, és sikeresen bemutatta az első 6,5% Si acéllemezeket (JNEX-Core) a világon. Az új igények kielégítése érdekében ezt a technológiát tovább fejlesztették, ami kiváló nagyfrekvenciás jellemzőkkel (JNHF-Core) rendelkező gradiens magas szilíciumtartalmú acéllemezek kereskedelmi gyártásához vezetett.
JNEX-Core /10JNEX900
A JNEX-Core a legmagasabb minőségű, nem orientált mágneses acéllemez, amelyet olyan gyártási módszerrel (CVD eljárással) gyártanak, amely teljesen eltér a hagyományos szilícium acéllemezekétől, lehetővé téve a korábban lehetetlen, 6,5% -os Si tartalmat.
|
Alacsony magveszteség |
A magveszteség a magas frekvenciájú tartományokban rendkívül alacsony. Ez lehetővé teszi az alacsony hőtermelést és a mágneses alkatrészek, például a nagyfrekvenciás reaktorok és transzformátorok méretének csökkentését. |
|---|---|
|
Alacsony magnetostrikció |
A zajt és rezgést okozó magnetostrikció közel nulla. Ez jelentős zajcsökkentést tesz lehetővé a mágneses alkatrészek, például reaktorok és transzformátorok esetében. |
|
Nagy áteresztőképesség |
A permeabilitás rendkívül magas a frekvenciák széles tartományában, így kiválóan alkalmas árnyékolási alkalmazásokban és CT-ben való használatra. |
|
Stabil minőség |
A magas hőmérsékletű feldolgozás hőstabilitást biztosít. Mivel a megmunkálás miatt a tulajdonságok minimálisan romlanak, ezért nincs szükség feszültségcsökkentő hegesztésekre. |
|
Nem orientált |
A gördülési irány (Lirány) és a keresztirányú (C-irány) közötti jellemzőkben gyakorlatilag nincs különbség. Ezért ez az alkalmazások széles körében használható, a helyhez kötött gépektől a gördülőgépekig. |
10JNEX900 nagyfrekvenciás magveszteség-görbék
10JNEX900 nagyfrekvenciás mágnesezési görbék
JNHF-Core /10JNHF600
A JNHF-Core esetében a JNEX-Core-hoz használt szilikonizációs technológiát (CVD eljárás) továbbfejlesztették, ami még nagyobb alacsonyabb magveszteséget eredményez a nagyfrekvenciás tartományokban.
|
Alacsony magveszteség |
Az 5 kHz-et meghaladó magas frekvenciák esetén még a JNEX-Core is ragyog az alacsony magveszteség érdekében. |
|---|---|
|
Kiválóan működőképes |
Kiváló megmunkálhatóság préseléshez, hajlításhoz, bélyegzéshez stb. |
|
Nem orientált |
A gördülési irány (L-irány) és a keresztirányú (C-irány) közötti jellemzőkben gyakorlatilag nincs különbség. Ezért ez az alkalmazások széles körében használható, a helyhez kötött gépektől a gördülőgépekig. |
|
Nagy telítettségű mágneses fluxus sűrűség |
Magas telítettségű mágneses fluxus sűrűsége 1,85 ~ 1,94 T Ennek az anyagnak a reaktorban történő használata teljes mértékben kihasználja a kiváló egyenáramú egymásra helyezési jellemzőket. |
10JNHF600 nagyfrekvenciás mágnesezési görbék
Egyéni mag
Állórész és rotor
A nagysebességű motorokat különféle alkalmazásokhoz alkalmazták, például repülőgépek elektromos motorjaihoz, lendkerekes energiatároló rendszerekhez, nagysebességű orsókhoz, gázkompresszorokhoz, turbómolekuláris szivattyúkhoz, légfúvókhoz, turbófeltöltőkhöz és mikroturbinákhoz stb.
A specifikációk széles skáláját kínáljuk raktáron, és bármikor testreszabhatjuk a különböző méretű motormagokat. Ragasztókötés + huzalvágási módszer használata. Kényelmes kis mennyiségű próbanyomat és kötegelt bélyegzés. A feldolgozás érett. További részletekért kérjük, vegye fel velünk a kapcsolatot.
Transformers
A magas frekvencián alacsony magveszteség jellemzőjével a Super Core különböző típusú transzformátorokhoz használható széles frekvenciatartományban (x Hz és y kHz között).
A Super Core segít csökkenteni a transzformátorok hőtermelését, és nagyobb mágneses indukciós intenzitást biztosít, mint a hagyományos szilícium acéllemezek, ami csökkentheti a transzformátorok méretét. A transzformátor egyéb szükséges alkatrészei, mint például a rézhuzal, ennek megfelelően csökkenthetők, ami általános költségcsökkenést eredményez.
A JNEX-Core alacsony magnetostrikciós jellemzőinek kihasználásával a transzformátorok zaja drasztikusan csökkenthető.
Reaktorok
A nagy telítettségű mágneses fluxus sűrűség, az alacsony magveszteség a magas frekvencián és a nagy permeabilitás jellemzőivel a Super Core ideális olyan reaktorok alkalmazására, ahol a nagyfrekvenciás áram széles frekvenciatartományban helyezkedik el.
A Super Core megfelel minden nagyfrekvenciás hullámszabályozásnak és teljesítménytényező-fejlesztésnek. Az inverteres kimeneti reaktorokban, aktív szűrőkben, PWM átalakító reaktorokban való felhasználás iránti igény növekszik. Számos piaci szektort szolgál ki, beleértve a fogyasztói elektronikát, az ipari megújuló energiatermelést és az autópiacot.
A Super Core megfelel az ügyfelek különböző igényeinek. Különböző formájú sebmagokká, például C-magokká és toroid magokká, valamint lamináló magokká, ragasztott blokkmagokká alakítható vágással vagy préseléssel.
Mag alakja
Ragasztókötési folyamat, Módszer szupermagos szilícium acéllemezek laminálására,
A ragasztott motormag, a kompaktabb összeszerelés javítja a motor hatékonyságát és teljesítményét, miközben csökkenti a zajt és a rezgést.
Turbófeltöltő nagy sebességű motor testreszabott
Állórész ragasztó ragasztása + huzalvágási módszer. Gyors bizonyítás, a motor magteljesítményének tesztelése.
Blokkmag kerek éllel
Laminált mag, amely gyakorlatilag ugyanolyan alakú, mint egy vágott mag, így ugyanazokat az alátéteket és szorítószalagokat lehet használni.

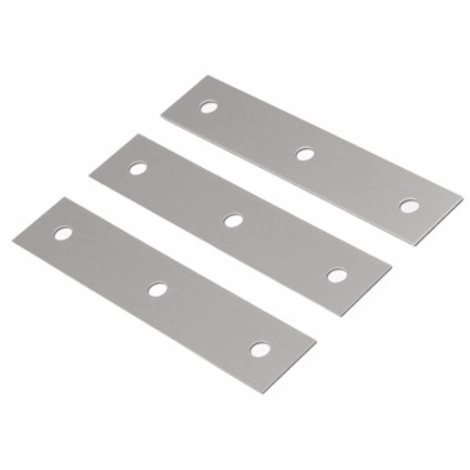

Halmozott laminálások
Ezeket a magokat főleg közepes és nagy méretű transzformátorokkal és reaktorokkal használják. A felhasználó egymásra rakja a szalagokat, és csavarokkal rögzíti őket.
_hu.webp "Super Core 10JNEX900 10JNHF600 sebmag (C mag és toroid mag)")
Sebmag (C-mag és toroid mag)
Az acél kialakítása és lágyítása után lakkba áztatják és rögzítik, vágják (ha szükséges). A lemezvastagság 0,1 mm. Mind a szabványos, mind a nem szabványos méretű C-Core elérhető.
Super Core blokkmag
A blokkmagok kis és közepes méretű reaktorokhoz és transzformátorokhoz valók, hatékony költségcsökkentés a tömegtermeléshez. A szokásos laminálási rögzítési módszer ragasztórögzítés.
