JFE Super Core 10JNEX900/ 10JNHF600/ 10JNRF/ 15JNSF950

Super-Kern

Super Core wird in einem innovativen Verfahren hergestellt, das sich grundlegend von dem herkömmlicher Siliziumstahlbleche unterscheidet. Dabei handelt es sich um die hochwertigsten, nicht orientierten magnetischen Stahlbleche, die es gibt.

Herkömmliche Siliziumstahlbleche haben einen Si-Gehalt (Silizium) von 3,5 % oder weniger. Es ist seit langem bekannt, dass sich die magnetischen Eigenschaften eines Siliziumstahlblechs mit steigendem Si-Gehalt verbessern und einen Spitzenwert von 6,5 % erreichen.

Bisher war es jedoch nicht praktikabel, dünne Stahlbleche mit einem Si-Gehalt von über 3,5 % herzustellen, da der Stahl dazu neigt, zu härten und spröde zu werden. Im Jahr 1993 löste JFE Steel dieses Produktionsproblem durch die Einführung eines Prozesses, der als CVD-Verfahren bezeichnet wird, und führte erfolgreich die ersten 6,5%igen Si-Stahlbleche (JNEX-Core) in die Welt ein. Um den neuen Anforderungen gerecht zu werden, wurde diese Technologie kontinuierlich weiterentwickelt, was zur kommerziellen Produktion von Gradientenstahlblechen mit hohem Siliziumgehalt und überlegenen Hochfrequenzeigenschaften (JNHF-Core) führte.

JNEX-Kern /10JNEX900

JNEX-Core ist das hochwertigste nicht orientierte magnetische Stahlblech, das mit einem Produktionsverfahren (CVD-Verfahren) hergestellt wird, das sich völlig von dem herkömmlicher Siliziumstahlbleche unterscheidet und einen bisher unmöglichen Si-Gehalt von 6,5 % ermöglicht.

Geringer Kernverlust

Der Kernverlust im Hochfrequenzbereich ist extrem gering. Dies ermöglicht eine geringe Wärmeentwicklung und Größenreduzierung für magnetische Komponenten wie Hochfrequenzdrosseln und Transformatoren.

Geringe Magnetostriktion

Die Magnetostriktion, die Geräusche und Vibrationen verursacht, ist nahezu Null. Dies ermöglicht eine deutliche Geräuschreduzierung bei magnetischen Komponenten wie Drosseln und Transformatoren.

Hohe Permeabilität

Die Permeabilität ist über einen weiten Frequenzbereich extrem hoch, wodurch es sich hervorragend für den Einsatz in Abschirmungsanwendungen und CT eignet.

Stabile Qualität

Die Hochtemperaturverarbeitung sorgt für thermische Stabilität. Da es zu einer minimalen Verschlechterung der Eigenschaften durch die Bearbeitung kommt, sind keine spannungsarmen Glühen erforderlich.

Nicht orientiert

Es gibt praktisch keinen Unterschied in der Charakteristik zwischen der Walzrichtung (L-Richtung) und der Querrichtung (C-Richtung). Daher kann dies in einer Vielzahl von Anwendungen eingesetzt werden, von stationären Maschinen bis hin zu Walzmaschinen.
Super Core 10JNEX900 10JNHF600 Geringer Kernverlust Geringe Magnetostriktion Hohe Permeabilität
Super Core 10JNEX900 10JNHF600 Eisenkern
Super Core 10JNEX900 10JNHF600 Maximale Permeabilität
Super Core 10JNEX900 10JNHF600 Parameter Charakteristik

10JNEX900 Hochfrequenz-Kernverlustkurven

Super Core 10JNEX900 10JNHF600 Eisenverlust-Kurvendaten

10JNEX900 Hochfrequenz-Magnetisierungskurven

Super Core 10JNEX900 10JNHF600 Magnetisierungskurve Daten

JNHF-Kern /10JNHF600

Für den JNHF-Core wurde die für JNEX-Core verwendete Siliziumisierungstechnologie (CVD-Prozess) weiterentwickelt, was zu noch geringeren Kernverlusten im Hochfrequenzbereich führt.

Geringer Kernverlust

Bei hohen Frequenzen über 5 kHz strahlt sogar JNEX-Core für geringe Kernverluste aus.

Sehr gut bearbeitbar

Hervorragende Verarbeitbarkeit zum Pressen, Biegen, Stanzen usw.

Nicht orientiert

Es gibt praktisch keinen Unterschied in der Charakteristik zwischen der Walzrichtung (L-Richtung) und der Querrichtung (C-Richtung). Daher kann dies in einer Vielzahl von Anwendungen eingesetzt werden, von stationären Maschinen bis hin zu Walzmaschinen.

Magnetische Flussdichte mit hoher Sättigung

Hat eine magnetische Flussdichte mit hoher Sättigung von 1,85 ~ 1,94 T Die Verwendung dieses Materials in einem Reaktor nutzt die überlegenen DC-Überlagerungseigenschaften voll aus.
Super Core 10JNEX900 10JNHF600 Hochfrequenz-Eisenverlustkurve
Super Core 10JNEX900 10JNHF600 Eisenkern Vergleich
Typische Merkmale von Super Core 10JNEX900 10JNHF600

10JNHF600 Hochfrequenz-Magnetisierungskurven

Super Core 10JNEX900 10JNHF600 Kernkurvendaten

Benutzerdefinierter Kern

1

Stator und Rotor

Hochgeschwindigkeitsmotoren werden für eine Vielzahl von Anwendungen eingesetzt, wie z. B. Elektromotoren für Flugzeuge, Schwungrad-Energiespeichersysteme, Hochgeschwindigkeitsspindeln, Gaskompressoren, Turbomolekularpumpen, Luftgebläse, Turbolader und Mikroturbinen usw.

Wir haben eine breite Palette von Spezifikationen auf Lager und können Motorkerne in verschiedenen Größen jederzeit anpassen. Mit Leimbindung + Drahtschneidemethode. Bequeme kleine Menge an Proofing und Batch-Stanzproduktion. Die Verarbeitung ist ausgereift. Für weitere Informationen kontaktieren Sie uns bitte.

2

Transformatoren

Mit der Eigenschaft eines geringen Kernverlusts bei hohen Frequenzen kann Super Core für verschiedene Arten von Transformatoren in einem breiten Frequenzbereich (x Hz bis y kHz) verwendet werden.

Super Core trägt dazu bei, die Wärmeentwicklung in Transformatoren zu reduzieren und bietet eine höhere magnetische Induktionsintensität als herkömmliche Siliziumstahlbleche, wodurch die Größe von Transformatoren reduziert werden kann. Andere erforderliche Komponenten des Transformators, wie z. B. der Kupferdraht, können entsprechend verkleinert werden, was zu einer Gesamtkostenreduzierung führt.

Durch die Nutzung der geringen Magnetostriktionseigenschaften von JNEX-Core kann das Rauschen von Transformatoren drastisch reduziert werden.

3

Reaktoren

Mit den Eigenschaften einer hohen magnetischen Flussdichte der Sättigung, eines geringen Kernverlusts bei hoher Frequenz und einer hohen Permeabilität ist Super Core ideal für die Anwendung in Reaktoren mit hochfrequenter Stromüberlagerung über einen breiten Frequenzbereich.

Super Core erfüllt alle Vorschriften für Hochfrequenzwellen und Leistungsfaktorverbesserungen. Die Nachfrage nach dem Einsatz in Inverter-Ausgangsdrosseln, aktiven Filtern und PWM-Konverterdrosseln steigt. Das Unternehmen bedient viele Marktsektoren, darunter Unterhaltungselektronik, industrielle Stromerzeugung aus erneuerbaren Energien und den Automobilmarkt.

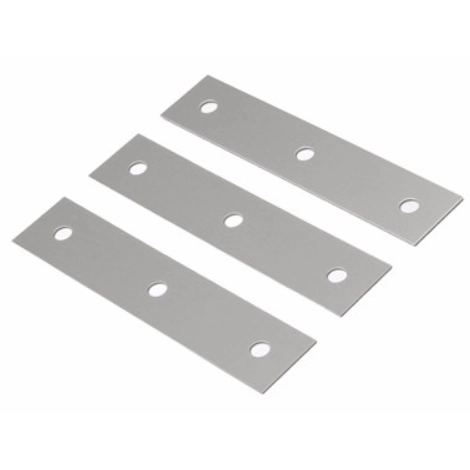

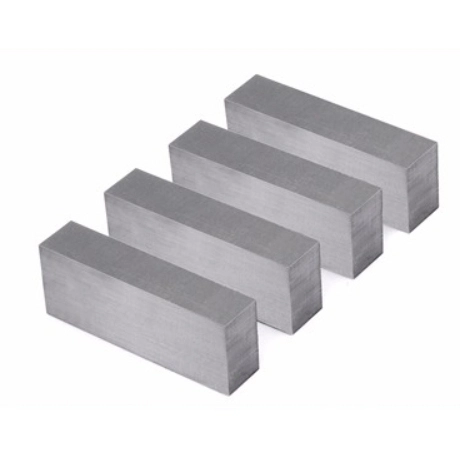

Super Core erfüllt die unterschiedlichen Bedürfnisse der Kunden. Es kann durch Schneiden oder Pressen zu gewickelten Kernen in verschiedenen Formen, wie z. B. C-Kernen und Ringkernen, sowie zu Laminierkernen, geklebten Blockkernen, geformt werden.

Kernform
