JFE Super Core 10JNEX900 / 10JNHF600 / 10JNRF / 15JNSF950

Súper Núcleo

Super Core se fabrica mediante un proceso innovador que es completamente diferente al de las láminas de acero al silicio convencionales. Estas son las láminas de acero magnético no orientado de mayor grado disponibles.

Las láminas de acero al silicio convencionales tienen un contenido de Si (silicio) del 3,5% o menos. Se sabe desde hace mucho tiempo que las características magnéticas de una lámina de acero al silicio mejoran a medida que aumenta el contenido de Si, alcanzando un máximo del 6,5%.

Sin embargo, no ha sido práctico producir láminas de acero delgadas con un contenido de Si superior al 3,5% porque el acero tiende a endurecerse y volverse quebradizo. En 1993, JFE Steel resolvió este problema de producción mediante la adopción de un proceso llamado proceso CVD, e introdujo con éxito las primeras láminas de acero al 6,5% de Si (JNEX-Core) en el mundo. Con el fin de satisfacer las nuevas demandas, esta tecnología ha seguido desarrollándose, lo que ha llevado a la producción comercial de láminas de acero al silicio degradado con alto contenido de silicio con características superiores de alta frecuencia (JNHF-Core).

JNEX-Core /10JNEX900

JNEX-Core es la chapa de acero magnético no orientado de mayor calidad fabricada con un método de producción (proceso CVD) completamente diferente al de las chapas de acero al silicio convencionales, lo que permite un contenido de Si antes imposible del 6,5%.

Baja pérdida de núcleo

La pérdida de núcleo en rangos de alta frecuencia es extremadamente baja. Esto permite una baja generación de calor y reducciones de tamaño para componentes magnéticos como reactores y transformadores de alta frecuencia.

Baja magnetostricción

La magnetostricción, que causa ruido y vibración, es casi nula. Esto permite reducir significativamente el ruido de los componentes magnéticos, como reactores y transformadores.

Alta permeabilidad

La permeabilidad es extremadamente alta en una amplia gama de frecuencias, lo que lo hace muy adecuado para su uso en aplicaciones de blindaje y TC.

Calidad estable

El procesamiento a alta temperatura proporciona estabilidad térmica. Dado que el deterioro de las propiedades debido al mecanizado es mínimo, no se requieren recocidos que alivien la tensión.

No orientado

Prácticamente no hay diferencia en las características entre la dirección de balanceo (dirección L) y la transversal (dirección C). Por lo tanto, se puede utilizar en una amplia gama de aplicaciones, desde máquinas estacionarias hasta máquinas laminadoras.
Super Core 10JNEX900 10JNHF600 Baja pérdida de núcleo, baja magnetostricción, alta permeabilidad
Super Core 10JNEX900 10JNHF600 Núcleo de hierro
Super Core 10JNEX900 10JNHF600 Permeabilidad máxima
Super Core 10JNEX900 10JNHF600 Característica del parámetro

10JNEX900 Curvas de pérdida de núcleo de alta frecuencia

Super Core 10JNEX900 10JNHF600 Datos de la curva de pérdida de hierro

10JNEX900 Curvas de magnetización de alta frecuencia

Super Core 10JNEX900 10JNHF600 Datos de la curva de magnetización

JNHF-Núcleo /10JNHF600

Para el JNHF-Core, la tecnología de siliconación (proceso CVD) utilizada para JNEX-Core se ha desarrollado aún más, lo que lleva a una pérdida de núcleo aún mayor en los rangos de alta frecuencia.

Baja pérdida de núcleo

Para frecuencias altas superiores a 5 kHz, brilla incluso JNEX-Core para una baja pérdida de núcleo.

Altamente manejable

Excelente trabajabilidad para prensar, doblar, estampar, etc.

No orientado

Prácticamente no hay diferencia en las características entre la dirección de balanceo (dirección L) y la dirección transversal (dirección C). Por lo tanto, se puede utilizar en una amplia gama de aplicaciones, desde máquinas estacionarias hasta máquinas laminadoras.

Densidad de flujo magnético de alta saturación

Tiene una densidad de flujo magnético de alta saturación de 1,85 ~ 1,94 T El uso de este material en un reactor aprovecha al máximo las características superiores de superposición de CC.
Super Core 10JNEX900 10JNHF600 Curva de pérdida de hierro de alta frecuencia
Comparación de núcleos de hierro Super Core 10JNEX900 10JNHF600
Características típicas de Super Core 10JNEX900 10JNHF600

10JNHF600 Curvas de magnetización de alta frecuencia

Super Core 10JNEX900 10JNHF600 Datos de la curva del núcleo

Núcleo personalizado

1

Estator y rotor

Los motores de alta velocidad se han aplicado para una variedad de aplicaciones, como motores eléctricos para aviones, sistemas de almacenamiento de energía con volante de inercia, husillos de alta velocidad, compresores de gas, bombas turbomoleculares, sopladores de aire, turbocompresores y microturbinas, etc.

Tenemos una amplia gama de especificaciones en stock y podemos personalizar núcleos de motor de diferentes tamaños en cualquier momento. Usando el método de unión de pegamento + corte de alambre. Conveniente pequeña cantidad de pruebas y producción de estampado por lotes. El procesamiento está maduro. Para más detalles, póngase en contacto con nosotros.

2

Transformadores

Con la característica de baja pérdida de núcleo a alta frecuencia, Super Core se puede utilizar para varios tipos de transformadores en una amplia gama de frecuencias (x Hz a y kHz).

Super Core ayuda a reducir la generación de calor en los transformadores y proporciona una mayor intensidad de inducción magnética que las láminas de acero al silicio convencionales, lo que puede reducir el tamaño de los transformadores. Otros componentes necesarios del transformador, como el cable de cobre, se pueden reducir en consecuencia, lo que resulta en una reducción general de costos.

Al aprovechar las características de baja magnetostricción de JNEX-Core, el ruido de los transformadores se puede reducir drásticamente.

3

Reactores

Con las características de alta densidad de flujo magnético de saturación, baja pérdida de núcleo a alta frecuencia y alta permeabilidad, Super Core es ideal para aplicar a reactores con superposición de corriente de alta frecuencia en un amplio rango de frecuencias.

Super Core cumple con todas las regulaciones de ondas de alta frecuencia y mejoras en el factor de potencia. La demanda va en aumento para su uso en reactores de salida de inversor, filtros activos, reactores convertidores PWM. Sirve a muchos sectores del mercado, incluida la electrónica de consumo, la generación de energía renovable industrial y el mercado automotriz.

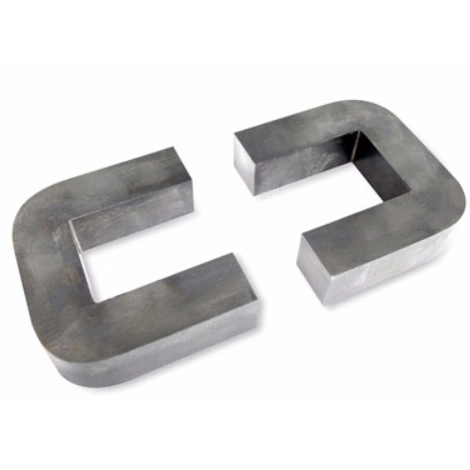

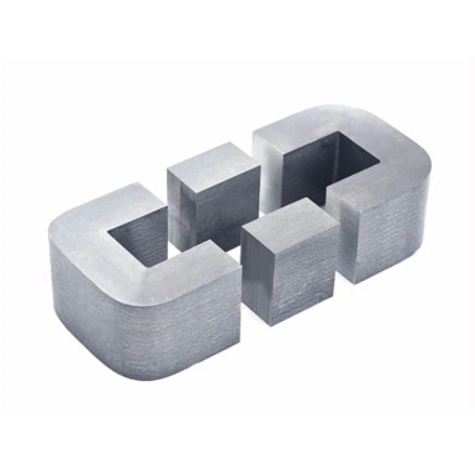

Super Core satisface las diversas necesidades de los clientes. Se puede formar en núcleos bobinados en varias formas, como núcleos C y núcleos toroidales, así como en núcleos de laminación, núcleos de bloques pegados cortando o prensando.

Forma del núcleo
