JFE супер ядро 10JNEX900 / 10JNHF600 / 10JNRF / 15JNSF950

Супер ядро

Super Core се произвежда с помощта на иновативен процес, който е напълно различен от този за конвенционалните листове от силициева стомана. Това са най-висококачествените, неориентирани магнитни стоманени листове.

Конвенционалните листове от силициева стомана имат съдържание на Si (силиций) от 3,5% или по-малко. Отдавна е известно, че магнитните характеристики на силициевия стоманен лист се подобряват с увеличаването на съдържанието на Si, достигайки връх от 6,5%.

Въпреки това, не е практично да се произвеждат тънки стоманени листове със съдържание на Si над 3,5%, тъй като стоманата има тенденция да се втвърдява и да става крехка. През 1993 г. JFE Steel решава този производствен проблем чрез приемането на процес, наречен CVD процес, и успешно въвежда първите 6,5% Si стоманени листове (JNEX-Core) в света. За да отговори на новите изисквания, тази технология продължава да се развива, което води до търговско производство на градиентни високосилициеви стоманени листове с превъзходни високочестотни характеристики (JNHF-Core).

JNEX-ядро /10JNEX900

JNEX-Core е най-висококачественият неориентиран магнитен стоманен лист, произведен с производствен метод (CVD процес), който е напълно различен от този за конвенционалните листове от силициева стомана, което позволява невъзможно досега съдържание на Si от 6,5%.

Ниска загуба на ядро

Загубата на ядро във високочестотните диапазони е изключително ниска. Това позволява ниско генериране на топлина и намаляване на размера за магнитни компоненти като високочестотни реактори и трансформатори.

Ниска магнитострикция

Магнитострикцията, която причинява шум и вибрации, е почти нулева. Това позволява значително намаляване на шума за магнитни компоненти като реактори и трансформатори.

Висока пропускливост

Пропускливостта е изключително висока в широк диапазон от честоти, което я прави изключително подходяща за използване в щитови приложения и CT.

Стабилно качество

Високотемпературната обработка осигурява термична стабилност. Тъй като има минимално влошаване на свойствата, дължащо се на обработката, не се изискват отгрявания за облекчаване на стреса.

Неориентирани

На практика няма разлика в характеристиките между посоката на търкаляне (Ldirection) и напречната (C-посока). Следователно, това може да се използва в широк спектър от приложения, от стационарни машини до валцови машини.
супер ядро 10jnex900 10jnhf600 ниска загуба на ядро ниска магнитострикция висока пропускливост
супер ядро 10jnex900 10jnhf600 желязна сърцевина
супер ядро 10jnex900 10jnhf600 максимална пропускливост
супер ядро 10jnex900 10jnhf600 параметър характеристика

10JNEX900 Високочестотни криви на загуба на ядрото

супер ядро 10jnex900 10jnhf600 данни за кривата на загуба на желязо

10JNEX900 високочестотни криви на намагнитване

супер ядро 10jnex900 10jnhf600 магнетизация крива данни

JNHF-ядро / 10JNHF600

За JNHF-Core технологията за силиконизация (CVD процес), използвана за JNEX-Core, е доразвита, което води до още по-голяма загуба на ядро във високочестотните диапазони.

Ниска загуба на ядро

За високи честоти над 5 kHz, навън блести дори JNEX-Core за ниска загуба на ядро.

Изключително работещ

Отлична обработваемост за пресоване, огъване, щамповане и др.

Неориентирани

На практика няма разлика в характеристиките между посоката на търкаляне (L-посока) и напречната посока (посока C). Следователно, това може да се използва в широк спектър от приложения, от стационарни машини до валцови машини.

Плътност на магнитния поток с високо насищане

Има висока плътност на насищане на магнитния поток от 1,85 ~ 1,94 T Използването на този материал в реактор се възползва напълно от превъзходните характеристики на DC наслагване.
супер ядро 10jnex900 10jnhf600 висока честота желязо загуба крива
супер ядро 10jnex900 10jnhf600 желязо ядро сравнение
типични характеристики на супер ядро 10jnex900 10jnhf600

10JNHF600 високочестотни криви на намагнитване

супер ядро 10jnex900 10jnhf600 данни за кривата на ядрото

Ядро по избор

1

Статор и ротор

Високоскоростните двигатели се прилагат за различни приложения, като електрически двигатели за самолети, системи за съхранение на енергия от маховик, високоскоростни шпиндели, газови компресори, турбомолекулярни помпи, въздушни вентилатори, турбокомпресори и микротурбини и др.

Разполагаме с широка гама от спецификации на склад и можем да персонализираме моторни ядра с различни размери по всяко време. Използване на лепило свързване + метод за рязане на тел. Удобно малко количество проверка и производство на партидно щамповане. Обработката е зряла. За повече подробности, моля свържете се с нас.

2

Трансформатори

С характеристиката на ниска загуба на ядро при висока честота, Super Core може да се използва за различни видове трансформатори в широк диапазон от честоти (x Hz до y kHz).

Super Core помага за намаляване на генерирането на топлина в трансформаторите и осигурява по-висок интензитет на магнитна индукция от конвенционалните силициеви стоманени листове, което може да намали размера на трансформаторите. Други необходими компоненти на трансформатора, като медния проводник, могат да бъдат съответно намалени, което води до цялостно намаляване на разходите.

Възползвайки се от ниските магнитострикционни характеристики на JNEX-Core, шумът на трансформаторите може да бъде намален драстично.

3

Реактори

С характеристиките на висока плътност на магнитния поток на насищане, ниска загуба на ядрото при висока честота и висока пропускливост, Super Core е идеален за прилагане към реактори с високочестотно наслагване на ток в широк диапазон от честоти.

Super Core отговаря на всички високочестотни вълнови регулации и подобрения на фактора на мощността. Търсенето се увеличава за използването му в инверторни изходни реактори, активни филтри, PWM конверторни реактори. Тя обслужва много пазарни сектори, включително потребителска електроника, промишлено производство на възобновяема енергия и автомобилен пазар.

Super Core отговаря на разнообразните нужди на клиентите. Тя може да бъде оформена в навити ядра в различни форми, като C-ядра и тороидални ядра, както и в ламиниращи ядра, залепени блокови ядра чрез рязане или пресоване.

Форма на ядрото

  • турбо молекулярна помпа високоскоростен мотор
    Процес на залепване на лепило, Метод за ламиниране на супер сърцевина силициеви стоманени листове

    Залепената сърцевина на двигателя, по-компактният монтаж, подобряват ефективността и производителността на двигателя, като същевременно намаляват шума и вибрациите.

  • турбокомпресор високоскоростен мотор
    Турбокомпресор високоскоростен мотор персонализиран

    Залепване на статорно лепило + метод за рязане на тел. Бърза проверка, тестване на превъзходството на производителността на ядрото на двигателя.

  • супер ядро 10jnex900 10jnhf600 блок ядро с кръгъл ръб
    Блоково ядро със заоблен ръб

    Ламинирана сърцевина, направена в почти същата формакато нарязана сърцевина, така че е възможно да се използват едни и същишайби и скоби.

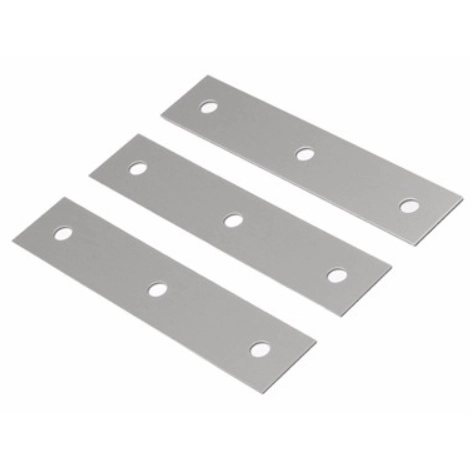

  • супер ядро 10jnex900 10jnhf600 подредени ламиниране
    Подредени ламиниране

    Тези ядра се използват главно със средни иголеми трансформатори и реактори. Потребителят подрежда лентите и ги поставя с помощта на болтове.

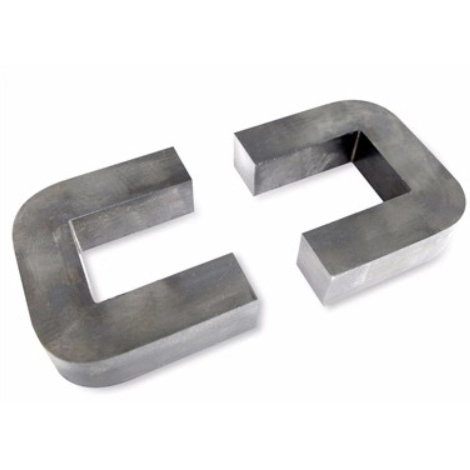

  • супер ядро 10jnex900 10jnhf600 рана сърцевина (c ядро & тороидална сърцевина)
    Раната ядро (C-ядро & тороидална сърцевина)

    След като стоманата се формира и отгрява, тя се накисва в лак и се фиксира, нарязва (ако е необходимо). Дебелината на листа е 0,1 мм. Налични са и двата стандартни и нестандартни размера C-Core.

  • супер ядро 10jnex900 10jnhf600 блок ядро
    Супер ядро блок ядро

    Блоковите ядра са за малки и средни реактори и трансформатори, Ефективно намаляване на разходите за масово производство. Стандартният метод за фиксиране на ламиниране е фиксирането на лепилото.
