JFE Super Core 10JNEX900/ 10JNHF600/ 10JNRF/ 15JNSF950

Super jedro

Super Core je izdelan po inovativnem postopku, ki je popolnoma drugačen od običajnega silicijevega jeklenega pločevine. To so najvišje kakovosti, neusmerjene magnetne jeklene pločevine, ki so na voljo.

Konvencionalne pločevine iz silicijevega jekla imajo vsebnost Si (silicija) 3,5% ali manj. Že dolgo je znano, da se magnetne lastnosti pločevine iz silicijevega jekla izboljšujejo, ko se vsebnost Si povečuje in doseže vrh pri 6,5%.

Vendar pa je bilo nepraktično izdelati tanke jeklene pločevine z vsebnostjo Si več kot 3,5%, ker se jeklo nagiba k strjevanju in postane krhko. Leta 1993 je JFE Steel rešil ta proizvodni problem s sprejetjem procesa, imenovanega CVD proces, in uspešno predstavil prve 6,5% Si jeklene pločevine (JNEX-Core) svetu. Da bi zadostili novim zahtevam, se je ta tehnologija še naprej razvijala, kar je privedlo do komercialne proizvodnje gradientnih visokosilicijevih jeklenih pločevin z vrhunskimi visokofrekvenčnimi lastnostmi (JNHF-Core).

JNEX-Core /10JNEX900

JNEX-Core je najkakovostnejša neusmerjena magnetna jeklena pločevina, izdelana s proizvodno metodo (KVD proces), ki se popolnoma razlikuje od običajne pločevine iz silicijevega jekla, kar omogoča prej nemogočo vsebnost Si 6,5%.

Nizka izguba sredice

Izguba sredice v visokofrekvenčnih območjih je izjemno nizka. To omogoča nizko proizvodnjo toplote in zmanjšanje velikosti magnetnih komponent, kot so visokofrekvenčni reaktorji in transformatorji.

Nizka magnetostrikcija

Magnetostrikcija, ki povzroča hrup in vibracije, je skoraj nič. To omogoča znatno zmanjšanje hrupa magnetnih komponent, kot so reaktorji in transformatorji.

Visoka prepustnost

Prepustnost je izjemno visoka v širokem razponu frekvenc, zaradi česar je zelo primerna za uporabo v ščitnih aplikacijah in CT.

Stabilna kakovost

Visokotemperaturna obdelava zagotavlja toplotno stabilnost. Ker je zaradi obdelave minimalno poslabšanje lastnosti, zato žanke za lajšanje stresa niso potrebne.

Neorientirani

Skoraj ni razlike v značilnostih med smerjo kotaljenja (Ldirection) in prečnim (C-smer). Zato se to lahko uporablja v številnih aplikacijah, od stacionarnih strojev do valjčnih strojev.
Super jedro 10Jnex900 10JNHF600 Nizka izguba jedra nizka magnetostrikcija visoka prepustnost
Super jedro 10JNEX900 10JNHF600 železno jedro
Super jedro 10JNex900 10JNHF600 največja prepustnost
Super jedro 10jNex900 10jnhf600 značilnost parametra

10JNEX900 Visokofrekvenčne krivulje izgube jedra

Podatki krivulje izgube železa Super Core 10JNex900 10JNHF600

10JNEX900 Krivulje visokofrekvenčne magnetizacije

Podatki magnetizacijske krivulje Super Core 10JNex900 10JNHF600

JNHF-Core /10JNHF600

Za JNHF-Core je bila nadalje razvita tehnologija silikonizacije (postopek CVD), ki se uporablja za JNEX-Core, kar je privedlo do še večje nižje izgube sredice v visokofrekvenčnih območjih.

Nizka izguba sredice

Za visoke frekvence, ki presegajo 5 kHz, zunaj sije celo JNEX-Core za nizko izgubo jedra.

Zelo uporaben

Odlična obdelovalnost za stiskanje, upogibanje, žigosanje itd.

Neorientirani

Značilnosti med smerjo valjanja (smer L) in prečno smerjo (smer C) praktično ni razlike. Zato se to lahko uporablja v številnih aplikacijah, od stacionarnih strojev do valjčnih strojev.

Gostota magnetnega pretoka z visoko nasičenostjo

Ima visoko nasičeno gostoto magnetnega pretoka 1,85 ~ 1,94 T Uporaba tega materiala v reaktorju v celoti izkorišča vrhunske lastnosti superimpozicije DC.
Super jedro 10JNex900 10JNHF600 Krivulja izgube železa
Super jedro 10JNEX900 10jnhf600 Primerjava železnega jedra
Tipične značilnosti Super Core 10JNEX900 10JNHF600

10JNHF600 Visokofrekvenčne magnetizacijske krivulje

Podatki jedrne krivulje Super Core 10JNnex900 10JNHF600

Jedro po meri

1

Stator in rotor

Hitri motorji so bili uporabljeni za različne aplikacije, kot so električni motorji za letala, sistemi za shranjevanje energije vztrajnika, hitra vretena, plinski kompresorji, turbomolekularne črpalke, zračna puhala, turbopolnilniki in mikroturbine itd.

Na zalogi imamo široko paleto specifikacij, motorna jedra različnih velikosti pa lahko kadarkoli prilagodimo. Uporaba lepila za lepljenje + metoda rezanja žice. Priročna majhna količina preverjanja in proizvodnje serijskega žigosanja. Obdelava je zrela. Za več podrobnosti nas kontaktirajte.

2

Transformers

Z značilnostjo nizke izgube sredice pri visoki frekvenci se Super Core lahko uporablja za različne tipe transformatorjev v širokem frekvenčnem razponu (x Hz do y kHz).

Super Core pomaga zmanjšati proizvodnjo toplote v transformatorjih in zagotavlja večjo intenzivnost magnetne indukcije kot običajne pločevine iz silicijevega jekla, kar lahko zmanjša velikost transformatorjev. Druge potrebne komponente transformatorja, kot je bakrena žica, je mogoče ustrezno zmanjšati, kar povzroči skupno znižanje stroškov.

Z izkoriščanjem lastnosti nizke magnetostrikcije JNEX-Core se lahko hrup transformatorjev dramatično zmanjša.

3

Reaktorjev

Z značilnostmi visoke gostote nasičenega magnetnega toka, nizke izgube sredice pri visoki frekvenci in visoke prepustnosti je Super Core idealen za uporabo v reaktorjih z visokofrekvenčnim tokovnim superimpozicijo v širokem razponu frekvenc.

Super Core izpolnjuje vse predpise visokofrekvenčnih valov in izboljšave faktorjev moči. Povpraševanje po njegovi uporabi v inverterskih izhodnih reaktorjih, aktivnih filtrih, PWM konverterskih reaktorjih narašča. Služi številnim tržnim sektorjem, vključno s potrošniško elektroniko, industrijsko proizvodnjo obnovljive energije in avtomobilskim trgom.

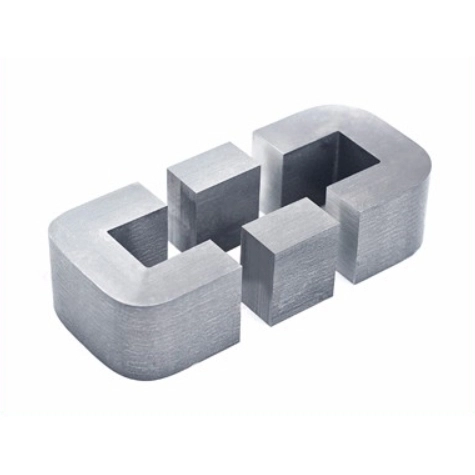

Super Core izpolnjuje različne potrebe strank. Lahko se oblikuje v ranjena jedra različnih oblik, kot so C-jedra in toroidna jedra, kot tudi v laminacijska jedra, lepljena blokovna jedra z rezanjem ali stiskanjem.

Oblika jedra
