JFE Super Core 10JNEX900 / 10JNHF600 / 10JNRF / 15JNSF950

Super kjerne

Super Core er produsert ved hjelp av en innovativ prosess som er helt forskjellig fra den for konvensjonelle silisiumstålplater. Dette er de høyeste klasse, ikke-orienterte magnetiske stålplater tilgjengelig.

Konvensjonelle silisiumstålplater har et Si (silisium) innhold på 3,5% eller mindre. Det har lenge vært kjent at de magnetiske egenskapene til en silisiumstålplate forbedres etter hvert som Si-innholdet øker, med en topp på 6, 5%.

Det har imidlertid vært upraktisk å produsere tynne stålplater med et Si-innhold på over 3,5% fordi stålet har en tendens til å herde og bli sprøtt. I 1993 løste JFE Steel dette produksjonsproblemet ved å ta i bruk en prosess kalt CVD-prosessen, og introduserte de første 6,5 % Si-stålplatene (JNEX-Core) til verden. For å møte nye krav har denne teknologien fortsatt å bli utviklet, noe som fører til kommersiell produksjon av gradient høy-silisium stålplater med overlegne høyfrekvente egenskaper (JNHF-Core).

JNEX-kjerne /10JNEX900

JNEX-Core er de høyeste grad ikke-orienterte magnetiske stålplater produsert med en produksjonsmetode (CVD-prosess) som er helt forskjellig fra den for konvensjonelle silisiumstålplater, noe som tillater et tidligere umulig Si-innhold på 6,5%.

Lavt kjernetap

Kjernetapet i høyfrekvente områder er ekstremt lavt. Dette muliggjør lav varmeutvikling og størrelsesreduksjoner for magnetiske komponenter som høyfrekvente reaktorer og transformatorer.

Lav magnetostriksjon

Magnetostriksjon som forårsaker støy og vibrasjon er nesten null. Dette muliggjør betydelige støyreduksjoner for magnetiske komponenter som reaktorer og transformatorer.

Høy permeabilitet

Permeabiliteten er ekstremt høy over et bredt spekter av frekvenser, noe som gjør den svært egnet for bruk i skjoldapplikasjoner og CT.

Stabil kvalitet

Høytemperaturbehandlingen gir termisk stabilitet. Siden det er minimal forringelse av egenskapene på grunn av bearbeiding, er det ikke nødvendig med stressavlastende anneals.

Ikke-orientert

Det er praktisk talt ingen forskjell i egenskapene mellom rulleretningen (Ldirection) og den tverrgående (C-retningen). Derfor kan dette brukes i et bredt spekter av applikasjoner, fra stasjonære maskiner til valsemaskiner.
Super Core 10JNEX900 10JNHF600 lav kjernetap lav magnetostriksjon høy permeabilitet
Super Core 10JNEX900 10JNHF600 jernkjerne
Super Core 10JNEX900 10JNHF600 maksimal permeabilitet
Super Core 10JNEX900 10JNHF600 Parameter Karakteristisk

10JNEX900 høyfrekvente kjernetapskurver

Super Core 10JNEX900 10JNHF600 jern tap kurve data

10JNEX900 høyfrekvente magnetiseringskurver

Super Core 10JNEX900 10JNHF600 magnetiseringskurve data

JNHF-kjerne /10JNHF600

For JNHF-Core har silikoniseringsteknologien (CVD-prosessen) som brukes til JNEX-Core blitt videreutviklet, noe som fører til enda større lavere kjernetap i høyfrekvensområdene.

Lavt kjernetap

For høye frekvenser over 5 kHz skinner ut selv JNEX-Core for lavt kjernetap.

Svært gjennomførbar

Utmerket bearbeidbarhet for å trykke, bøye, stempling, etc.

Ikke-orientert

Det er praktisk talt ingen forskjell i egenskapene mellom rulleretningen (L-retningen) og tverrretningen (C-retningen). Derfor kan dette brukes i et bredt spekter av applikasjoner, fra stasjonære maskiner til valsemaskiner.

Magnetisk flukstetthet med høy metning

Har en magnetisk flukstetthet med høy metning på 1,85 ~ 1,94 T Bruk av dette materialet i en reaktor utnytter de overlegne DC-overliggende egenskapene til det fulle.
Super Core 10JNEX900 10JNHF600 Høyfrekvent jerntapskurve
Super Core 10JNEX900 10JNHF600 jernkjerne sammenligning
Typiske funksjoner i Super Core 10JNEX900 10JNHF600

10JNHF600 høyfrekvente magnetiseringskurver

Super Core 10JNEX900 10JNHF600 kjernekurvedata

Egendefinert kjerne

1

Stator, og rotor

Høyhastighetsmotorer har blitt brukt til forskjellige applikasjoner, for eksempel elektriske motorer for fly, svinghjul energilagringssystemer, høyhastighets spindler, gasskompressorer, turbomolekylære pumper, luftblåsere, turboladere og mikroturbiner, etc.

Vi har et bredt spekter av spesifikasjoner på lager, og vi kan når som helst tilpasse motorkjerner i forskjellige størrelser. Ved hjelp av limliming + trådskjæringsmetode. Praktisk liten mengde korrektur og batch stempling produksjon. Behandlingen er moden. For mer informasjon, vennligst kontakt oss.

2

Transformers

Med karakteristikken for lavt kjernetap ved høyfrekvens, kan Super Core brukes til ulike typer transformatorer i et bredt spekter av frekvenser (x Hz til y kHz).

Super Core bidrar til å redusere varmeutviklingen i transformatorer og gir høyere magnetisk induksjonsintensitet enn konvensjonelle silisiumstålplater, noe som kan redusere størrelsen på transformatorer. Andre nødvendige komponenter i transformatoren, for eksempel kobbertråden, kan reduseres tilsvarende, noe som resulterer i total kostnadsreduksjon.

Ved å dra nytte av de lave magnetostriksjonsegenskapene til JNEX-Core, kan støyen fra transformatorer reduseres dramatisk.

3

Reaktorer

Med egenskapene til magnetisk flukstetthet med høy metning, lavt kjernetap ved høyfrekvens og høy permeabilitet, er Super Core ideell for påføring på reaktorer med høyfrekvent strømoverlagring over et bredt spekter av frekvenser.

Super Core oppfyller alle høyfrekvente bølgeforskrifter og effektfaktorforbedringer. Etterspørselen øker for bruk i omformerutgangsreaktorer, aktive filtre, PWM-omformerreaktorer. Den betjener mange markedssektorer, inkludert forbrukerelektronikk, industriell fornybar kraftproduksjon og bilmarkedet.

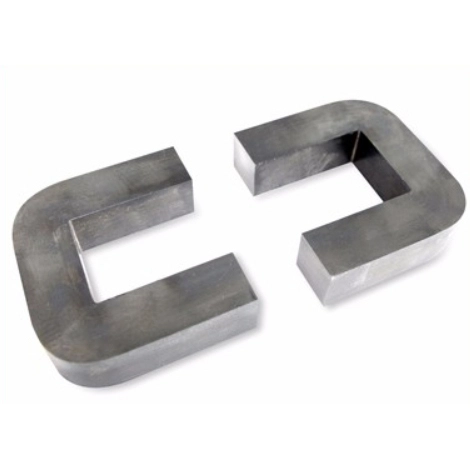

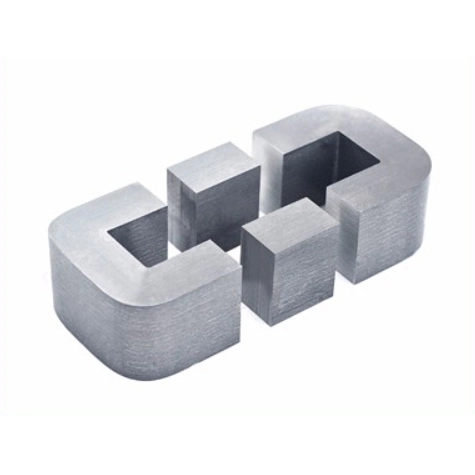

Super Core oppfyller ulike behov hos kundene. Den kan formes til sårkjerner i forskjellige former, for eksempel C-kjerner og toroidale kjerner, samt til lamineringskjerner, limte blokkkjerner ved kutting eller pressing.

Kjerne Form
