JFE Super Kern 10JNEX900/ 10JNHF600/ 10JNRF/ 15JNSF950

Super Kern

Super Core wordt vervaardigd met behulp van een innovatief proces dat totaal verschilt van dat voor conventionele siliciumstaalplaten. Dit zijn de hoogst opereerbare niet-georiënteerde magnetische staalplaten die er zijn.

Conventionele siliciumstaalplaten hebben een Si-gehalte (silicium) van 3,5% of minder. Het is al lang bekend dat de magnetische eigenschappen van een siliciumstaalplaat verbeteren naarmate het Si-gehalte toeneemt, met een piek van 6,5%.

Het was echter onpraktisch om dunne staalplaten met een Si-gehalte van meer dan 3,5% te produceren, omdat het staal de neiging heeft uit te harden en broos te worden. In 1993 loste JFE Steel dit productieprobleem op door de toepassing van een proces dat het CVD-proces wordt genoemd, en introduceerde met succes de eerste 6,5% Si-staalplaten (JNEX-Core) aan de wereld. Om aan de nieuwe eisen te voldoen, is deze technologie verder ontwikkeld, wat heeft geleid tot de commerciële productie van gradiëntstaalplaten met een hoog siliciumgehalte en superieure hoogfrequente eigenschappen (JNHF-Core).

JNEX-Kern /10JNEX900

JNEX-Core is de hoogst afgebakende niet-georiënteerde magnetische staalplaat die wordt vervaardigd met een productiemethode (CVD-proces) die volledig verschilt van die voor conventionele siliciumstaalplaten, waardoor een voorheen onmogelijk Si-gehalte van 6,5% mogelijk is.

Laag kernverlies

Het kernverlies in hoge frequentiebereiken is extreem laag. Dit zorgt voor een lage warmteontwikkeling en verkleining van magnetische componenten zoals hoogfrequente reactoren en transformatoren.

Lage magnetostrictie

Magnetostrictie, die geluid en trillingen veroorzaakt, is bijna nul. Dit maakt een aanzienlijke geluidsreductie mogelijk voor magnetische componenten zoals reactoren en transformatoren.

Hoge permeabiliteit

De permeabiliteit is extreem hoog over een breed frequentiebereik, waardoor het zeer geschikt is voor gebruik in afschermingstoepassingen en CT.

Stabiele kwaliteit

De verwerking op hoge temperatuur zorgt voor thermische stabiliteit. Omdat er minimale verslechtering van de eigenschappen is als gevolg van machinale bewerking, zijn spanningsverlichtende gloeiingen niet nodig.

Niet-georiënteerd

Er is vrijwel geen verschil in de karakteristieken tussen de walsrichting (L-richting) en de dwarsrichting (C-richting). Daarom kan dit worden gebruikt in een breed scala aan toepassingen, van stationaire machines tot walsmachines.
Super Core 10JNEX900 10JNHF600 Laag Kernverlies Lage magnetostrictie Hoge permeabiliteit
Super Core 10JNEX900 10JNHF600 IJzeren kern
Super Core 10JNEX900 10JNHF600 Maximale permeabiliteit
Super Kern 10JNEX900 10JNHF600 Parameterkenmerk

10JNEX900 hoogfrequente kernverliescurves

Super Core 10JNEX900 10JNHF600 IJzerverliescurvegegevens

10JNEX900 hoogfrequente magnetisatiecurven

Super Core 10JNEX900 10JNHF600 magnetisatie curve gegevens

JNHF-Kern /10JNHF600

Voor de JNHF-Core is de siliconisatietechnologie (CVD-proces) die voor JNEX-Core wordt gebruikt, verder ontwikkeld, wat leidt tot een nog groter lager kernverlies in het hoge frequentiebereik.

Laag kernverlies

Voor hoge frequenties van meer dan 5 kHz schijnt zelfs JNEX-Core uit voor een laag kernverlies.

Zeer werkbaar

Uitstekende verwerkbaarheid voor persen, buigen, stansen, enz.

Niet-georiënteerd

Er is vrijwel geen verschil in de karakteristieken tussen de walsrichting (L-richting) en de dwarsrichting (C-richting). Daarom kan dit worden gebruikt in een breed scala aan toepassingen, van stationaire machines tot walsmachines.

Magnetische fluxdichtheid met hoge verzadiging

Heeft een magnetische fluxdichtheid met hoge verzadiging van 1,85 ~ 1,94 T Het gebruik van dit materiaal in een reactor maakt optimaal gebruik van de superieure DC-superpositie-eigenschappen.
Super Core 10JNEX900 10JNHF600 de Verlieskromme van het IJzeren van de hoge frequentie
Super Core 10JNEX900 10JNHF600 IJzeren kern vergelijking
Algemene kenmerken van Super Core 10JNEX900 10JNHF600

10JNHF600 hoogfrequente magnetisatiecurven

Super Core 10JNEX900 10JNHF600 Core Curve Gegevens

Aangepaste kern

1

Stator en rotor

Hogesnelheidsmotoren zijn toegepast voor verschillende toepassingen, zoals elektromotoren voor vliegtuigen, vliegwielenergieopslagsystemen, hogesnelheidsspindels, gascompressoren, turbomoleculaire pompen, luchtblazers, turbocompressoren en microturbines, enz.

We hebben een breed scala aan specificaties op voorraad en we kunnen op elk moment motorkernen van verschillende afmetingen aanpassen. Met behulp van lijmverlijming + draadsnijmethode. Handige kleine hoeveelheid proefdrukken en batchstempelproductie. De verwerking is volwassen. Neem voor meer informatie contact met ons op.

2

Transformers

Met de eigenschap van laag kernverlies bij hoge frequenties, kan Super Core worden gebruikt voor verschillende soorten transformatoren in een breed frequentiebereik (x Hz tot y kHz).

Super Core helpt de warmteontwikkeling in transformatoren te verminderen en biedt een hogere magnetische inductie-intensiteit dan conventionele siliciumstaalplaten, waardoor de grootte van transformatoren kan worden verkleind. Andere benodigde componenten van de transformator, zoals de koperdraad, kunnen dienovereenkomstig worden verkleind, wat resulteert in een algehele kostenverlaging.

Door gebruik te maken van de lage magnetostrictie-eigenschappen van JNEX-Core, kan de ruis van transformatoren drastisch worden verminderd.

3

Reactoren

Met de kenmerken van een hoge magnetische fluxdichtheid van verzadiging, een laag kernverlies bij hoge frequenties en een hoge permeabiliteit, is Super Core ideaal voor toepassing op reactoren met hoogfrequente stroomsuperpositie over een breed frequentiebereik.

Super Core voldoet aan alle hoogfrequente golfvoorschriften en verbeteringen van de arbeidsfactor. De vraag naar het gebruik ervan in inverter-uitgangsreactoren, actieve filters, PWM-converterreactoren neemt toe. Het bedient vele marktsectoren, waaronder consumentenelektronica, industriële opwekking van hernieuwbare energie en de automarkt.

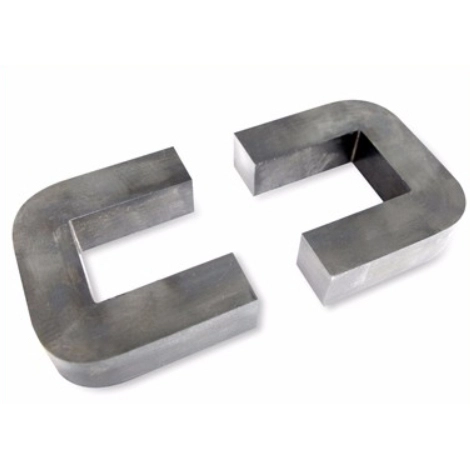

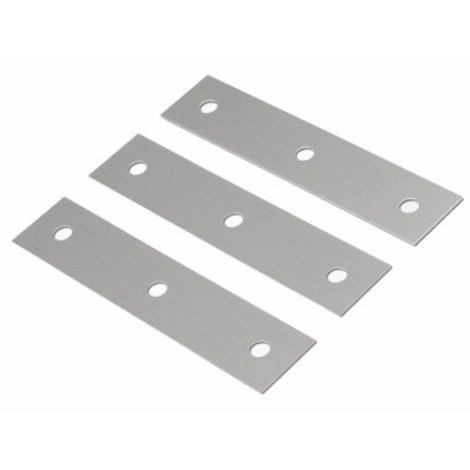

Super Core voldoet aan uiteenlopende behoeften van klanten. Het kan worden gevormd tot gewikkelde kernen in verschillende vormen, zoals C-kernen en ringkernen, maar ook tot lamineerkernen, gelijmde blokkernen door snijden of persen.

Vorm van de kern
