JFE Super Core 10JNEX900 / 10JNHF600 / 10JNRF / 15JNSF950

Super ydin

Super Core valmistetaan innovatiivisella prosessilla, joka on täysin erilainen kuin perinteiset piiteräslevyt. Nämä ovat korkealaatuisia, suuntaamattomia magneettisia teräslevyjä.

Tavanomaisten piiteräslevyjen Si (pii) -pitoisuus on 3, 5% tai vähemmän. On jo kauan tiedetty, että piiteräslevyn magneettiset ominaisuudet paranevat Si-pitoisuuden kasvaessa ja ovat korkeimmillaan 6,5%.

On kuitenkin ollut epäkäytännöllistä valmistaa ohuita teräslevyjä, joiden Si-pitoisuus on yli 3,5%, koska teräksellä on taipumus kovettua ja haurastua. Vuonna 1993 JFE Steel ratkaisi tämän tuotanto-ongelman ottamalla käyttöön CVD-prosessiksi kutsutun prosessin ja esitteli menestyksekkäästi ensimmäiset 6,5% Si-teräslevyt (JNEX-Core) maailmalle. Uusiin vaatimuksiin vastaamiseksi tätä tekniikkaa on kehitetty edelleen, mikä on johtanut korkealuokkaisten korkeataajuisten gradienttiteräslevyjen kaupalliseen tuotantoon (JNHF-Core).

JNEX-ydin /10JNEX900

JNEX-Core on korkealaatuisin ei-suuntautunut magneettinen teräslevy, joka on valmistettu tuotantomenetelmällä (CVD-prosessi), joka on täysin erilainen kuin perinteiset piiteräslevyt, mikä mahdollistaa aiemmin mahdottoman 6,5%: n Si-pitoisuuden.

Matala ydinhäviö

Ytimen menetys korkeilla taajuusalueilla on erittäin pieni. Tämä mahdollistaa alhaisen lämmöntuotannon ja magneettisten komponenttien, kuten suurtaajuusreaktoreiden ja muuntajien, koon pienentämisen.

Matala magnetostriktio

Kohinaa ja tärinää aiheuttava magnetostriktio on lähes nolla. Tämä mahdollistaa magneettisten komponenttien, kuten reaktoreiden ja muuntajien, merkittävän melunvaimennuksen.

Korkea läpäisevyys

Läpäisevyys on erittäin korkea laajalla taajuusalueella, mikä tekee siitä erittäin sopivan käytettäväksi suojasovelluksissa ja CT: ssä.

Vakaa laatu

Korkean lämpötilan käsittely tarjoaa lämpöstabiilisuuden. Koska työstöstä johtuvat ominaisuudet heikkenevät minimaalisesti, jännitystä lievittäviä hehkutuksia ei tarvita.

Ei-suuntautunut

Valssaussuunnan (Ldirection) ja poikittaisen (C-suunta) ominaisuuksissa ei käytännössä ole eroa. Siksi tätä voidaan käyttää monenlaisissa sovelluksissa kiinteistä koneista valssauskoneisiin.
Super Core 10jnex900 10JNHF600 Matala ydinhäviö Matala magnetostriktio Suuri läpäisevyys
Super ydin 10jnex900 10JNHF600 rautaydin
Super Core 10jnex900 10JNHF600 maksimaalinen läpäisevyys
Super Core 10jnex900 10JNHF600 parametriominaisuus

10JNEX900 korkean taajuuden ydinhäviökäyrät

Super Core 10jnex900 10JNHF600 Raudan menetyskäyrän tiedot

10JNEX900 Korkeataajuiset magnetointikäyrät

Super Core 10jnex900 10JNHF600 magnetointikäyrän tiedot

JNHF-ydin /10JNHF600

JNHF-Coren osalta JNEX-Coressa käytettyä piikarointiteknologiaa (CVD-prosessi) on kehitetty edelleen, mikä johtaa vielä suurempaan pienempään ydinhäviöön suurtaajuusalueilla.

Matala ydinhäviö

Yli 5 kHz:n korkeilla taajuuksilla ulos loistaa jopa JNEX-Core alhaisella ydinhäviöllä.

Erittäin toimiva

Erinomainen työstettävyys puristamiseen, taivuttamiseen, leimaamiseen jne.

Ei-suuntautunut

Valssaussuunnan (L-suunta) ja poikittaissuunnan (C-suunta) ominaisuuksissa ei käytännössä ole eroa. Siksi tätä voidaan käyttää monenlaisissa sovelluksissa kiinteistä koneista valssauskoneisiin.

Korkean saturaation magneettivuon tiheys

Sillä on korkea saturaatiomagneettivuon tiheys 1,85 ~ 1,94 T Tämän materiaalin käyttö reaktorissa hyödyntää täysimääräisesti erinomaisia DC-päällekkäisyysominaisuuksia.
Super Core 10jnex900 10JNHF600 Korkeataajuinen raudan häviökäyrä
Super Core 10JNEX900 10JNHF600 rautaytimen vertailu
Super Core 10JNEX900 10JNHF600: n tyypilliset ominaisuudet

10JNHF600 Korkeataajuiset magnetointikäyrät

Super Core 10jnex900 10JNHF600 Core Curve -tiedot

Mukautettu ydin

1

Staattori ja roottori

Suurnopeusmoottoreita on käytetty erilaisiin sovelluksiin, kuten lentokoneiden sähkömoottoreihin, vauhtipyörän energian varastointijärjestelmiin, suurnopeuskaroihin, kaasukompressoreihin, turbomolekyylipumppuihin, ilmapuhaltimiin, turboahtimiin ja mikroturbiineihin jne.

Meillä on varastossa laaja valikoima teknisiä tietoja, ja voimme räätälöidä erikokoisia moottorin ytimiä milloin tahansa. Liiman liimaus + langanleikkausmenetelmä. Kätevä pieni määrä vedostus- ja eräleimaustuotantoa. Käsittely on kypsää. Lisätietoja saat ottamalla meihin yhteyttä.

2

Transformers

Super Coren ominaispiirteenä on matala ydinhäviö suurilla taajuuksilla, ja sitä voidaan käyttää erityyppisiin muuntajiin laajalla taajuusalueella (x Hz - y kHz).

Super Core auttaa vähentämään muuntajien lämmöntuotantoa ja tarjoaa korkeamman magneettisen induktiointensiteetin kuin perinteiset piiteräslevyt, mikä voi pienentää muuntajien kokoa. Muita tarvittavia muuntajan komponentteja, kuten kuparilankaa, voidaan pienentää vastaavasti, mikä johtaa kokonaiskustannusten alenemiseen.

Hyödyntämällä JNEX-Coren alhaisia magnetostriktio-ominaisuuksia muuntajien kohinaa voidaan vähentää dramaattisesti.

3

Reaktorit

Korkean saturaation magneettivuon tiheyden, alhaisen ydinhäviön suurilla taajuuksilla ja korkean läpäisevyyden ominaisuuksilla Super Core on ihanteellinen käytettäväksi reaktoreissa, joissa on suurtaajuinen virran päällekkäisyys laajalla taajuusalueella.

Super Core täyttää kaikki suurtaajuusaaltosäädökset ja tehokertoimen parannukset. Sen kysyntä kasvaa invertterilähtöreaktoreissa, aktiivisissa suodattimissa, PWM-muunninreaktoreissa. Se palvelee monia markkinasektoreita, mukaan lukien kulutuselektroniikka, teollinen uusiutuvan energian tuotanto ja automarkkinat.

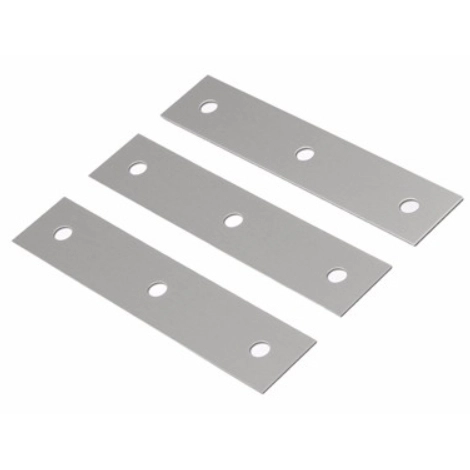

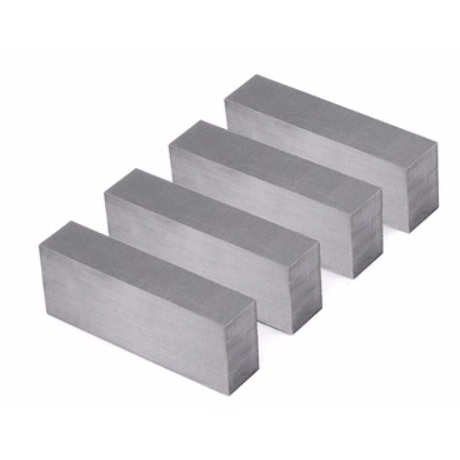

Super Core vastaa asiakkaiden erilaisiin tarpeisiin. Se voidaan muodostaa eri muotoisiksi haavasydämiksi, kuten C-ytimiksi ja toroidisiksi ytimiksi, sekä laminointisydämiksi, liimatuiksi lohkosydämiksi leikkaamalla tai puristamalla.

Ytimen muoto
