Siêu lõi
Super Core được sản xuất bằng cách sử dụng một quy trình sáng tạo hoàn toàn khác với quy trình đối với các tấm thép silicon thông thường. Đây là những tấm thép từ tính cao cấp nhất, không định hướng có sẵn.
Các tấm thép silicon thông thường có hàm lượng Si (silicon) từ 3,5% trở xuống. Từ lâu, người ta đã biết rằng các đặc tính từ tính của tấm thép silicon được cải thiện khi hàm lượng Si tăng, đạt đỉnh ở mức 6, 5%.
Tuy nhiên, việc sản xuất các tấm thép mỏng với hàm lượng Si trên 3,5% là không thực tế vì thép có xu hướng cứng lại và trở nên giòn. Năm 1993, JFE Steel đã giải quyết vấn đề sản xuất này thông qua việc áp dụng một quy trình gọi là quy trình CVD và giới thiệu thành công các tấm thép Si 6,5% đầu tiên (JNEX-Core) ra thế giới. Để đáp ứng nhu cầu mới, công nghệ này đã tiếp tục được phát triển, dẫn đến việc sản xuất thương mại các tấm thép silicon cao gradient với các đặc tính tần số cao vượt trội (JNHF-Core).
JNEX-Core / 10JNEX900
JNEX-Core là tấm thép từ tính không định hướng cao cấp nhất được sản xuất với phương pháp sản xuất (quy trình CVD) hoàn toàn khác với phương pháp đối với các tấm thép silicon thông thường, cho phép hàm lượng Si trước đây không thể là 6,5%.
|
Mất lõi thấp |
Mất lõi trong dải tần số cao là cực kỳ thấp. Điều này cho phép tạo nhiệt thấp và giảm kích thước cho các thành phần từ tính như lò phản ứng tần số cao và máy biến áp. |
|---|---|
|
Từ tính thấp |
Từ tính gây ra tiếng ồn và rung động gần như bằng không. Điều này cho phép giảm tiếng ồn đáng kể cho các thành phần từ tính như lò phản ứng và máy biến áp. |
|
Độ thấm cao |
Độ thấm cực cao trên một dải tần số rộng, làm cho nó rất phù hợp để sử dụng trong các ứng dụng lá chắn và CT. |
|
Chất lượng ổn định |
Việc xử lý nhiệt độ cao cung cấp sự ổn định nhiệt. Vì có sự suy giảm tối thiểu các tính chất do gia công, do đó không cần ủ giảm căng thẳng. |
|
Không định hướng |
Hầu như không có sự khác biệt về đặc điểm giữa hướng lăn (Ldirection) và hướng ngang (hướng C). Do đó, điều này có thể được sử dụng trong một loạt các ứng dụng, từ máy đứng yên đến máy cán. |
Đường cong tổn thất lõi tần số cao 10JNEX900
Đường cong từ hóa tần số cao 10JNEX900
JNHF-Core / 10JNHF600
Đối với JNHF-Core, công nghệ silicon hóa (quy trình CVD) được sử dụng cho JNEX-Core đã được phát triển hơn nữa, dẫn đến tổn thất lõi thấp hơn nữa trong dải tần số cao.
|
Mất lõi thấp |
Đối với tần số cao vượt quá 5 kHz, out tỏa sáng ngay cả JNEX-Core cho tổn thất lõi thấp. |
|---|---|
|
Khả thi cao |
Khả năng làm việc tuyệt vời để ép, uốn, dập, v.v. |
|
Không định hướng |
Hầu như không có sự khác biệt về đặc điểm giữa hướng lăn (hướng L) và hướng ngang (hướng C). Do đó, điều này có thể được sử dụng trong một loạt các ứng dụng, từ máy đứng yên đến máy cán. |
|
Mật độ từ thông bão hòa cao |
Có mật độ từ thông bão hòa cao là 1,85 ~ 1,94 T Sử dụng vật liệu này trong lò phản ứng tận dụng tối đa các đặc tính chồng chất DC vượt trội. |
10JNHF600 Đường cong từ hóa tần số cao
Lõi tùy chỉnh
Stato và rôto
Động cơ tốc độ cao đã được ứng dụng cho nhiều ứng dụng, chẳng hạn như động cơ điện cho máy bay, hệ thống lưu trữ năng lượng bánh đà, trục chính tốc độ cao, máy nén khí, máy bơm turbo-phân tử, máy thổi khí, bộ tăng áp và tuabin siêu nhỏ, v.v.
Chúng tôi có một loạt các thông số kỹ thuật trong kho, và chúng tôi có thể tùy chỉnh lõi động cơ có kích thước khác nhau bất cứ lúc nào. Sử dụng liên kết keo + phương pháp cắt dây. Một lượng nhỏ thuận tiện của bằng chứng và sản xuất dập hàng loạt. Việc xử lý đã trưởng thành. Để biết thêm chi tiết, xin vui lòng liên hệ với chúng tôi.
Transformers
Với đặc tính mất lõi thấp ở tần số cao, Super Core có thể được sử dụng cho nhiều loại máy biến áp khác nhau trong một dải tần số rộng (x Hz đến y kHz).
Super Core giúp giảm sinh nhiệt trong máy biến áp và cung cấp cường độ cảm ứng từ cao hơn so với các tấm thép silicon thông thường, có thể làm giảm kích thước của máy biến áp. Các thành phần cần thiết khác của máy biến áp, chẳng hạn như dây đồng, có thể được giảm kích thước tương ứng, dẫn đến giảm chi phí tổng thể.
Bằng cách tận dụng các đặc tính từ tính thấp của JNEX-Core, tiếng ồn của máy biến áp có thể được giảm đáng kể.
Lò phản ứng
Với các đặc tính của mật độ từ thông bão hòa cao, tổn thất lõi thấp ở tần số cao và tính thấm cao, Super Core lý tưởng để áp dụng cho các lò phản ứng có sự chồng chất dòng điện tần số cao trên một dải tần số rộng.
Super Core đáp ứng tất cả các quy định sóng tần số cao và cải tiến hệ số công suất. Nhu cầu sử dụng nó trong các lò phản ứng đầu ra biến tần, bộ lọc hoạt động, lò phản ứng chuyển đổi PWM. Nó phục vụ nhiều lĩnh vực thị trường, bao gồm điện tử tiêu dùng, sản xuất điện tái tạo công nghiệp và thị trường ô tô.
Super Core đáp ứng nhu cầu đa dạng của khách hàng. Nó có thể được tạo thành lõi vết thương trong các hình dạng khác nhau, chẳng hạn như lõi C và lõi hình xuyến, cũng như thành lõi cán, lõi khối dán bằng cách cắt hoặc ép.
Hình dạng cốt lõi
Quá trình liên kết keo, gia công siêu lõi
Lõi động cơ dán, lắp ráp nhỏ gọn hơn, nâng cao hiệu quả và hiệu suất của động cơ, đồng thời giảm tiếng ồn và độ rung.
Động cơ tăng áp tốc độ cao tùy chỉnh
Liên kết keo stato + phương pháp cắt dây. Kiểm chứng nhanh, kiểm tra tính ưu việt của hiệu suất lõi động cơ.
Khối lõi với cạnh tròn
Một lõi nhiều lớp được làm trong hình dạng gần như giống nhaunhư một lõi cắt, do đó có thể sử dụng cùng một vòng đệm và dây kẹp.
Cán xếp chồng lên nhau
Các lõi này được sử dụng chủ yếu với các máy biến áp và lò phản ứng cỡ trung bình và lớn. Người dùng xếp chồng các dải và gắn chúng bằng bu lông.
_vi.webp "Super Core 10JNEX900 10JNHF600 Wound Core (C Core &; Toroidal Core)")
Lõi vết thương (C-Core &; Toroidal Core)
Sau khi thép được hình thành và ủ, nó được ngâm trong vecni và cố định, cắt (nếu cần thiết). Độ dày tấm là 0,1mm. Cả hai kích thước tiêu chuẩn và không chuẩn C-Core đều có sẵn.

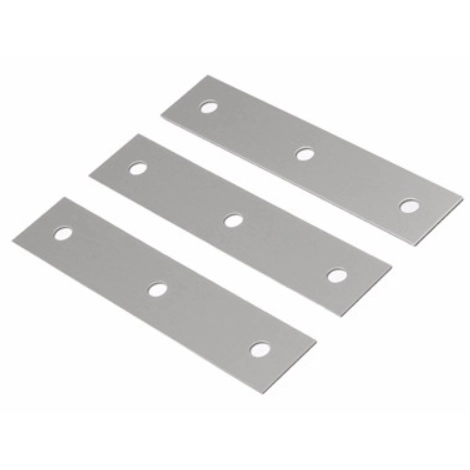

Lõi khối siêu lõi
Lõi khối dành cho các lò phản ứng và máy biến áp vừa và nhỏ, Giảm chi phí hiệu quả để sản xuất hàng loạt. Phương pháp cố định cán tiêu chuẩn là cố định chất kết dính.
