Супер ядро
Super Core виготовляється за інноваційним процесом, який повністю відрізняється від того, що відбувається зі звичайними листами кремнієвої сталі. Це неорієнтовані магнітні сталеві листи найвищого ґатунку.
Звичайні листи кремнієвої сталі мають вміст Si (кремнію) 3,5% або менше. Давно відомо, що магнітні характеристики листа кремнієвої сталі поліпшуються зі збільшенням вмісту Si, досягнувши піку в 6,5%.
Однак було недоцільно виробляти тонкі сталеві листи з вмістом Si понад 3,5%, оскільки сталь має тенденцію тверднути та ставати крихкою. У 1993 році JFE Steel вирішила цю виробничу проблему, застосувавши процес, званий процесом CVD, і успішно представила світові перші сталеві листи з вмістом Si 6,5% (JNEX-Core). Щоб задовольнити нові вимоги, ця технологія продовжує розвиватися, що призвело до комерційного виробництва градієнтних висококремнієвих сталевих листів з чудовими високочастотними характеристиками (JNHF-Core).
JNEX-Core /10JNEX900
JNEX-Core - це найякісніші неорієнтовані магнітні сталеві листи, виготовлені методом виробництва (процес CVD), який повністю відрізняється від методу виробництва звичайних листів кремнієвої сталі, що допускає раніше неможливий вміст Si 6,5%.
|
Низькі втрати ядра |
Втрати ядра у високочастотних діапазонах вкрай низькі. Це дозволяє знизити виділення тепла та зменшити розмір магнітних компонентів, таких як високочастотні реактори та трансформатори. |
|---|---|
|
Низька магнітострикція |
Магнітострикція, що викликає шум і вібрацію, майже нульова. Це дозволяє значно знизити рівень шуму для магнітних компонентів, таких як реактори та трансформатори. |
|
Висока проникність |
Проникність надзвичайно висока в широкому діапазоні частот, що робить його дуже придатним для використання в екранних системах і КТ. |
|
Стабільна якість |
Високотемпературна обробка забезпечує термічну стабільність. Так як при механічній обробці відбувається мінімальне погіршення властивостей, то і відпали, що знімають напругу, не потрібні. |
|
Неорієнтований |
Різниці в характеристиках між напрямком прокатки (L-напрямок) і поперечним (С-напрямок) практично немає. Тому його можна використовувати в широкому діапазоні застосувань, від стаціонарних машин до прокатних верстатів. |
10JNEX900 Криві втрат високочастотного ядра
10JNEX900 Високочастотні криві намагнічування
JNHF-ядро /10JNHF600
Для JNHF-Core технологія кремнізації (CVD-процес), що використовується для JNEX-Core, отримала подальший розвиток, що призвело до ще більших втрат ядра у високочастотних діапазонах.
|
Низькі втрати ядра |
Для високих частот, що перевищують 5 кГц, вихід світить навіть JNEX-Core для низьких втрат ядер. |
|---|---|
|
Висока працездатність |
Відмінна оброблюваність для пресування, згинання, штампування тощо. |
|
Неорієнтований |
Різниці в характеристиках між напрямком прокатки (L-напрямок) і поперечним напрямком (напрямок С) практично немає. Тому його можна використовувати в широкому діапазоні застосувань, від стаціонарних машин до прокатних верстатів. |
|
Висока щільність магнітного потоку насичення |
Має високу щільність магнітного потоку насичення 1,85 ~ 1,94 Т Використання цього матеріалу в реакторі повною мірою використовує чудові характеристики накладання постійного струму. |
10JNHF600 Високочастотні криві намагнічування
Користувацьке ядро
Статор і ротор
Високошвидкісні двигуни застосовуються для різних застосувань, таких як електричні двигуни для літаків, системи накопичення енергії маховика, високошвидкісні шпинделі, газові компресори, турбомолекулярні насоси, повітродувки, турбокомпресори та мікротурбіни тощо.
У нас є широкий спектр специфікацій на складі, і ми можемо налаштувати сердечники двигунів різних розмірів у будь-який час. Використання клейового склеювання + метод різання дроту. Зручний невеликий обсяг проби та серійного штампування. Обробка зріла. Для отримання більш детальної інформації, будь ласка, зв'яжіться з нами.
Трансформатори
Маючи характеристику низьких втрат на сердечнику на високій частоті, Super Core може використовуватися для різних типів трансформаторів в широкому діапазоні частот (x Гц до y кГц).
Super Core допомагає зменшити виділення тепла в трансформаторах і забезпечує більш високу інтенсивність магнітної індукції, ніж звичайні листи кремнієвої сталі, що може зменшити розмір трансформаторів. Інші необхідні компоненти трансформатора, такі як мідний дріт, можуть бути відповідно зменшені, що призведе до загального зниження витрат.
Скориставшись перевагами низьких магнітострикційних характеристик JNEX-Core, можна значно знизити шум трансформаторів.
Реактори
Завдяки характеристикам високої щільності магнітного потоку насичення, низьких втрат активної зони на високій частоті та високої проникності, Super Core ідеально підходить для застосування в реакторах з високочастотним накладенням струму в широкому діапазоні частот.
Super Core відповідає всім нормам високочастотних хвиль і поліпшенням коефіцієнта потужності. Зростає попит на його використання в інверторних вихідних реакторах, активних фільтрах, ШІМ-перетворювальних реакторах. Він обслуговує багато секторів ринку, включаючи побутову електроніку, промислове виробництво відновлюваної енергії та автомобільний ринок.
Super Core задовольняє різноманітні потреби клієнтів. Його можна формувати в намотані сердечники різної форми, такі як C-сердечники та тороїдальні сердечники, а також у сердечники для ламінування, склеєні сердечники блоків шляхом різання або пресування.
Форма серцевини
Процес склеювання клеєм, обробка суперсердечника
Склеєний сердечник двигуна, більш компактна збірка покращують ефективність і продуктивність двигуна, а також знижують шум і вібрацію.
Високошвидкісний двигун турбокомпресора на замовлення
Склеювання клеєм статора + метод різання дроту. Швидка розстойка, перевірка переваги продуктивності сердечника двигуна.
Серцевина блоку із заокругленим краєм
Ламінований сердечник виконаний практично в тій же формі, що і вирізаний сердечник, завдяки чому є можливість використовувати ті ж шайби і струбцини.

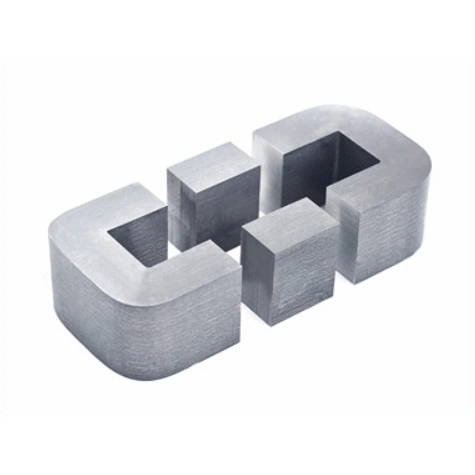

Багатошарові ламінації
Ці сердечники використовуються в основному з трансформаторами і реакторами середнього і великого розміру. Користувач укладає смужки і прикріплює їх за допомогою болтів.
_uk.webp "Super Core 10JNEX900 10JNHF600 Намотаний сердечник (сердечник C і тороїдальний сердечник)")
Серцевина рани (C-сердечник і тороїдальний сердечник)
Після того, як сталь сформована і відпалена, її просочують лаком і закріплюють, обрізають (при необхідності). Товщина листа 0,1 мм. Доступні як стандартні, так і нестандартні розміри C-Core.

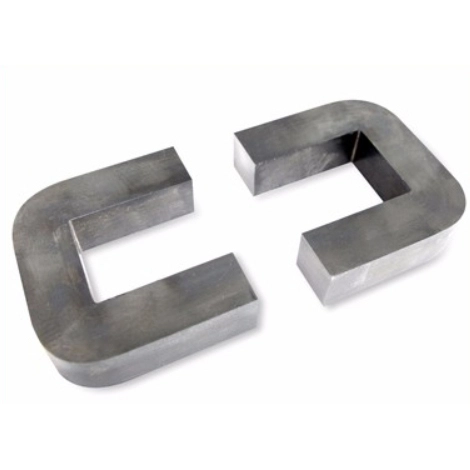

Супер ядерне ядро блоку
Блочні сердечники призначені для малих і середніх реакторів і трансформаторів, Ефективне зниження витрат на масове виробництво. Стандартним способом фіксації ламінування є адгезивна фіксація.
