סופר קור
Super Core מיוצר בתהליך חדשני השונה לחלוטין מזה של יריעות פלדת סיליקון קונבנציונליות. אלה הן יריעות הפלדה המגנטית ברמה הגבוהה ביותר, שאינן מכוונות.
יריעות פלדת סיליקון קונבנציונליות הן בעלות תכולת Si (סיליקון) של 3.5% או פחות. זה כבר זמן רב ידוע כי המאפיינים המגנטיים של יריעת פלדת סיליקון לשפר ככל התוכן Si עולה, שיא של 6.5%.
עם זאת, זה כבר לא מעשי לייצר יריעות פלדה דקות עם תוכן Si של מעל 3.5% כי הפלדה נוטה להתקשות ולהיות פריך. בשנת 1993 JFE Steel פתרה בעיית ייצור זו באמצעות אימוץ תהליך שנקרא תהליך CVD, והציגה בהצלחה את יריעות הפלדה Si 6.5% הראשונות (JNEX-Core) לעולם. על מנת לענות על דרישות חדשות, טכנולוגיה זו המשיכה להיות מפותחת, מה שהוביל לייצור מסחרי של יריעות פלדה גבוהות סיליקון הדרגתיות עם מאפיינים מעולים בתדר גבוה (JNHF-Core).
JNEX-Core /10JNEX900
JNEX-Core היא יריעות הפלדה המגנטית הלא מכוונת ברמה הגבוהה ביותר המיוצרת בשיטת ייצור (תהליך CVD) השונה לחלוטין מזו של יריעות פלדת סיליקון קונבנציונליות, ומאפשרת תכולת Si בלתי אפשרית בעבר של 6.5%.
|
אובדן ליבה נמוך |
אובדן הליבה בטווחי תדרים גבוהים הוא נמוך ביותר. זה מאפשר ייצור חום נמוך והפחתת גודל עבור רכיבים מגנטיים כגון כורים ושנאים בתדר גבוה. |
|---|---|
|
היצרות מגנטית נמוכה |
התכווצות מגנטית הגורמת לרעש ורטט היא כמעט אפסית. הדבר מאפשר הפחתת רעש משמעותית עבור רכיבים מגנטיים כגון כורים ושנאים. |
|
חדירות גבוהה |
החדירות גבוהה מאוד במגוון רחב של תדרים, מה שהופך אותו מתאים מאוד לשימוש ביישומי מגן ו-CT. |
|
איכות יציבה |
העיבוד בטמפרטורה גבוהה מספק יציבות תרמית. מכיוון שיש הידרדרות מינימלית של המאפיינים עקב עיבוד שבבי, כך שאין צורך באנלים להפגת מתח. |
|
לא בכיוון |
אין כמעט הבדל במאפיינים בין כיוון הגלגול (Ldirection) לכיוון הרוחבי (כיוון C). לכן, זה יכול לשמש במגוון רחב של יישומים, ממכונות נייחות למכונות מתגלגלות. |
10JNEX900 עקומות אובדן ליבה בתדר גבוה
10JNEX900 עקומות מגנטיזציה בתדר גבוה
JNHF-Core /10JNHF600
עבור JNHF-Core, טכנולוגיית הסיליקון (תהליך CVD) המשמשת עבור JNEX-Core פותחה עוד יותר, מה שמוביל לאובדן ליבה נמוך עוד יותר בטווחי התדרים הגבוהים.
|
אובדן ליבה נמוך |
עבור תדרים גבוהים העולים על 5 kHz, החוצה מאיר אפילו JNEX-Core עבור אובדן ליבה נמוך. |
|---|---|
|
מעשי מאוד |
יכולת עבודה מצוינת ללחיצה, כיפוף, הטבעה וכו '. |
|
לא בכיוון |
אין כמעט הבדל במאפיינים בין כיוון הגלגול (כיוון L) לכיוון הרוחבי (כיוון C). לכן, זה יכול לשמש במגוון רחב של יישומים, ממכונות נייחות למכונות מתגלגלות. |
|
צפיפות שטף מגנטי רוויה גבוהה |
בעל צפיפות שטף מגנטי רוויה גבוהה של 1.85 ~ 1.94 T שימוש בחומר זה בכור מנצל את מלוא מאפייני הסופראימפוזיציה DC המעולים. |
10JNHF600 עקומות מגנטיזציה בתדר גבוה
ליבה מותאמת אישית
סטטור ורוטור
מנועים במהירות גבוהה יושמו עבור סוגים שונים של יישומים, כגון מנועים חשמליים למטוסים, מערכות אחסון אנרגיה גלגל תנופה, צירים במהירות גבוהה, מדחסי גז, משאבות טורבו-מולקולריות, מפוחי אוויר, מגדשי טורבו ומיקרו-טורבינות וכו '.
יש לנו מגוון רחב של מפרטים במלאי, ואנחנו יכולים להתאים אישית ליבות מנוע בגדלים שונים בכל עת. שימוש בדבק הדבקה + שיטת חיתוך חוטים. כמות קטנה ונוחה של ייצור הגהה והחתמת אצווה. העיבוד בוגר. לפרטים נוספים, אנא צרו איתנו קשר.
רובוטריקים
עם המאפיין של אובדן ליבה נמוכה בתדר גבוה, Super Core יכול לשמש עבור סוגים שונים של שנאים במגוון רחב של תדרים (x Hz עד y kHz).
Super Core מסייע בהפחתת ייצור החום בשנאים ומספק עוצמת השראה מגנטית גבוהה יותר מיריעות פלדת סיליקון קונבנציונליות, מה שיכול להקטין את גודל השנאים. רכיבים נדרשים אחרים של שנאי, כגון חוט נחושת, ניתן להקטין בהתאם, וכתוצאה מכך להפחית את העלות הכוללת.
על ידי ניצול המאפיינים המגנטיים הנמוכים של JNEX-Core, ניתן להפחית את רעש השנאים באופן דרמטי.
כורים
עם המאפיינים של צפיפות שטף מגנטי רוויה גבוהה, אובדן ליבה נמוך בתדר גבוה וחדירות גבוהה, Super Core אידיאלי ליישום על כורים עם סופראימפוזיציית זרם בתדר גבוה על פני טווח רחב של תדרים.
Super Core עומד בכל תקנות הגלים בתדר גבוה ושיפורים בגורמי הספק. הביקוש הוא בעלייה לשימוש בו בכורי פלט אינוורטר, מסננים פעילים, כורי ממיר PWM. היא משרתת מגזרי שוק רבים, כולל מוצרי אלקטרוניקה, ייצור חשמל תעשייתי מתחדש ושוק הרכב.
Super Core עונה על צרכים מגוונים של לקוחות. זה יכול להיווצר ליבות פצע בצורות שונות, כגון C-Cores וליבות toroidal, כמו גם לתוך ליבות למינציה, ליבות בלוק מודבק על ידי חיתוך או לחיצה.
צורת ליבה
תהליך הדבקה, עיבוד סופר ליבה
ליבת מנוע מודבקת, הרכבה קומפקטית יותר, משפרת את היעילות והביצועים של המנוע, תוך הפחתת רעש ורטט.
מנוע טורבו במהירות גבוהה מותאם אישית
דבק סטטור מליטה + שיטת חיתוך חוטים. הגהה מהירה, בדיקת עליונות ביצועי ליבת המנוע.
ליבת בלוק עם קצה עגול
ליבה למינציה שנעשתה כמעט באותה צורהכמו ליבה לחתוך, כך שניתן להשתמש samewashers להקות מהדק.

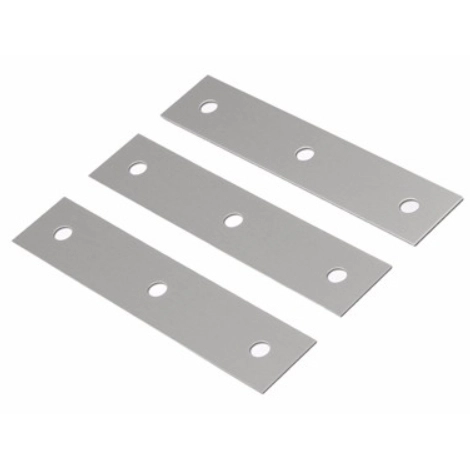

למינציות מוערמות
ליבות אלה משמשות בעיקר עם שנאים וכורים בינוניים וגדולים. המשתמש עורם את הרצועות ומדביק אותן באמצעות ברגים.
_iw.webp "Super Core 10JNEX900 10JNHF600 פצע ליבה (C Core &; Toroidal Core)")
ליבת פצע (C-Core וליבה טורואידית)
לאחר שהפלדה נוצרת ומחושלת היא ספוגה בלכה וקבועה, חותכת (במידת הצורך). עובי היריעה הוא 0.1 מ"מ. C-Core בגדלים סטנדרטיים ולא סטנדרטיים זמינים.

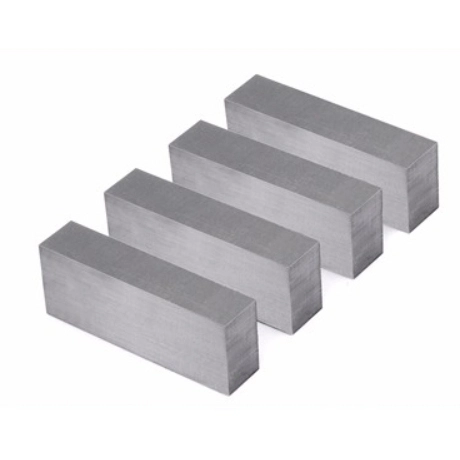

ליבת בלוק Super Core
ליבות בלוק מיועדות לכורים ושנאים קטנים ובינוניים, הפחתת עלויות אפקטיבית לייצור המוני. שיטת תיקון למינציה סטנדרטית היא קיבוע דבק.
