Super kerne
Super Core fremstilles ved hjælp af en innovativ proces, der er helt forskellig fra den for konventionelle siliciumstålplader. Disse er de højeste kvalitet, ikke-orienterede magnetiske stålplader til rådighed.
Konventionelle siliciumstålplader har et Si-indhold (silicium) på 3,5% eller mindre. Det har længe været kendt, at de magnetiske egenskaber ved en siliciumstålplade forbedres, når Si-indholdet stiger og topper ved 6, 5%.
Det har imidlertid været upraktisk at producere tynde stålplader med et Si-indhold på over 3,5%, fordi stålet har tendens til at hærde og blive skørt. I 1993 løste JFE Steel dette produktionsproblem gennem vedtagelsen af en proces kaldet CVD-processen og introducerede med succes de første 6,5% Si-stålplader (JNEX-Core) til verden. For at imødekomme nye krav er denne teknologi fortsat udviklet, hvilket fører til kommerciel produktion af gradientstålplader med høj silicium med overlegne højfrekvente egenskaber (JNHF-Core).
JNEX-Core /10JNEX900
JNEX-Core er de højkvalitets ikke-orienterede magnetiske stålplader fremstillet med en produktionsmetode (CVD-proces), der er helt forskellig fra den for konventionelle siliciumstålplader, hvilket tillader et tidligere umuligt Si-indhold på 6,5%.
|
Lavt kernetab |
Kernetab i højfrekvente områder er ekstremt lavt. Dette giver mulighed for lav varmegenerering og størrelsesreduktioner for magnetiske komponenter såsom højfrekvente reaktorer og transformere. |
|---|---|
|
Lav magnetostriktion |
Magnetostriktion, der forårsager støj og vibrationer, er næsten nul. Dette muliggør betydelige støjreduktioner for magnetiske komponenter såsom reaktorer og transformere. |
|
Høj permeabilitet |
Permeabiliteten er ekstremt høj over en lang række frekvenser, hvilket gør den meget velegnet til brug i skjoldapplikationer og CT. |
|
Stabil kvalitet |
Højtemperaturbehandlingen giver termisk stabilitet. Da der er minimal forringelse af egenskaberne på grund af bearbejdning, er der ikke behov for stresslindrende annealer. |
|
Ikke-orienteret |
Der er næsten ingen forskel i egenskaberne mellem rulleretningen (Ldirection) og tværgående (C-retningen). Derfor kan dette bruges i en lang række applikationer, fra stationære maskiner til valsemaskiner. |
10JNEX900 højfrekvente kernetabskurver
10JNEX900 højfrekvente magnetiseringskurver
JNHF-kerne /10JNHF600
For JNHF-Core er siliciumiseringsteknologien (CVD-processen), der anvendes til JNEX-Core, blevet videreudviklet, hvilket fører til endnu større lavere kernetab i højfrekvensområderne.
|
Lavt kernetab |
For høje frekvenser på over 5 kHz skinner ud selv JNEX-Core for lavt kernetab. |
|---|---|
|
Meget brugbar |
Fremragende brugbarhed til presning, bøjning, stempling osv. |
|
Ikke-orienteret |
Der er næsten ingen forskel i egenskaberne mellem rulleretningen (L-retningen) og tværretningen (C-retningen). Derfor kan dette bruges i en lang række applikationer, fra stationære maskiner til valsemaskiner. |
|
Magnetisk fluxtæthed med høj mætning |
Har en magnetisk fluxtæthed med høj mætning på 1,85 ~ 1,94 T Brug af dette materiale i en reaktor drager fuld fordel af de overlegne DC-overlejringsegenskaber. |
10JNHF600 højfrekvente magnetiseringskurver
Brugerdefineret kerne
Stator og rotor
Højhastighedsmotorer er blevet anvendt til forskellige applikationer, såsom elektriske motorer til fly, svinghjulsenergilagringssystemer, højhastighedsspindler, gaskompressorer, turbomolekylære pumper, luftblæsere, turboladere og mikroturbiner osv.
Vi har en bred vifte af specifikationer på lager, og vi kan til enhver tid tilpasse motorkerner i forskellige størrelser. Brug af limbinding + trådskæringsmetode. Praktisk lille mængde korrektur og batchstemplingsproduktion. Behandlingen er moden. For flere detaljer, kontakt os venligst.
Transformers
Med karakteristikken ved lavt kernetab ved højfrekvent kan Super Core bruges til forskellige typer transformatorer i en bred vifte af frekvenser (x Hz til y kHz).
Super Core hjælper med at reducere varmegenerering i transformere og giver højere magnetisk induktionsintensitet end konventionelle siliciumstålplader, hvilket kan reducere størrelsen på transformere. Andre nødvendige komponenter i transformeren, såsom kobbertråden, kan reduceres i overensstemmelse hermed, hvilket resulterer i en samlet omkostningsreduktion.
Ved at drage fordel af JNEX-Core's lave magnetostriktionsegenskaber kan støj fra transformatorer reduceres dramatisk.
Reaktorer
Med egenskaberne ved magnetisk fluxtæthed med høj mætning, lavt kernetab ved højfrekvens og høj permeabilitet er Super Core ideel til anvendelse på reaktorer med højfrekvent strømoverlejring over et bredt frekvensområde.
Super Core opfylder alle højfrekvente bølgeregler og effektfaktorforbedringer. Efterspørgslen er stigende efter dens anvendelse i inverterudgangsreaktorer, aktive filtre, PWM-konverterreaktorer. Det tjener mange markedssektorer, herunder forbrugerelektronik, industriel vedvarende elproduktion og bilmarked.
Super Core opfylder forskellige behov hos kunderne. Det kan formes til sårkerner i forskellige former, såsom C-kerner og toroidale kerner, såvel som til lamineringskerner, limede blokkerner ved at skære eller presse.
Kerneform
Limbindingsproces, superkernebehandling
Limet motorkerne, mere kompakt samling, forbedrer motorens effektivitet og ydeevne, samtidig med at støj og vibrationer reduceres.
Turbolader højhastighedsmotor tilpasset
Statorlimbinding + trådskæringsmetode. Hurtig korrektur, test af motorkerneydelsens overlegenhed.
Blokkerne med rund kant
En lamineret kerne lavet i stort set samme formsom en skåret kerne, så det er muligt at bruge de samme skiver og klemmebånd.

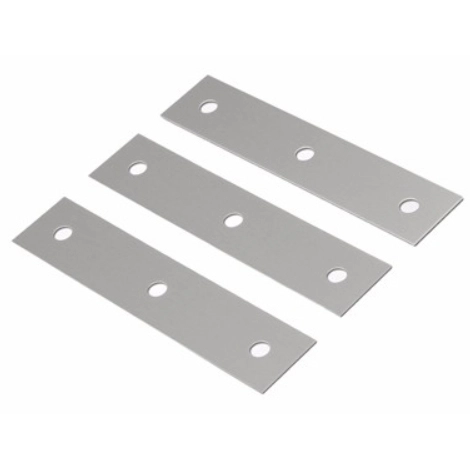

Stablede lamineringer
Disse kerner anvendes hovedsagelig med mellemstore og store transformatorer og reaktorer. Brugeren stabler strimlerne og fastgør dem ved hjælp af bolte.
_da.webp "Super Core 10JneX900 10JNHF600 sårkerne (C Core & Toroidal Core)")
Sårkerne (C-kerne & toroidal kerne)
Efter at stålet er dannet og udglødet, gennemblødes det i lak og fastgøres, skæres (om nødvendigt). Arktykkelsen er 0,1 mm. Både standard og ikke-standard størrelser C-Core er tilgængelige.

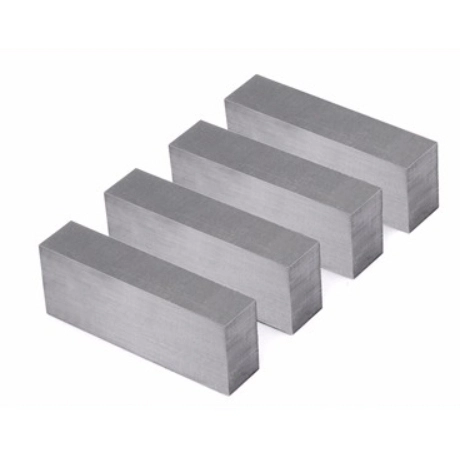

Super Core Block Core
Blokkerner er til små og mellemstore reaktorer og transformatorer, effektiv omkostningsreduktion til masseproduktion. Standard lamineringsfastgørelsesmetode er klæbende fiksering.
