Супер Ядро
Super Core производится с использованием инновационного процесса, который полностью отличается от процесса изготовления обычных листов из кремниевой стали. Это высококачественные неориентированные магнитные стальные листы.
Обычные листы из кремниевой стали имеют содержание Si (кремния) 3,5% или менее. Давно известно, что магнитные характеристики листа из кремниевой стали улучшаются по мере увеличения содержания кремния, достигая пика в 6,5%.
Тем не менее, было нецелесообразно производить тонкие стальные листы с содержанием кремния более 3,5%, потому что сталь имеет тенденцию затвердевать и становиться хрупкой. В 1993 году компания JFE Steel решила эту производственную проблему, внедрив процесс, называемый процессом CVD, и успешно представила миру первые листы из стали с содержанием кремния 6,5% (JNEX-Core). Чтобы соответствовать новым требованиям, эта технология продолжала развиваться, что привело к промышленному производству градиентных листов из высококремнистой стали с превосходными высокочастотными характеристиками (JNHF-Core).
Ядро JNEX /10JNEX900
JNEX-Core - это высококачественные неориентированные магнитные стальные листы, изготовленные методом производства (CVD-процесс), который полностью отличается от метода производства обычных листов из кремниевой стали, что позволяет достичь ранее невозможного содержания кремния в 6,5%.
|
Низкие потери в ядре |
Потери в сердечнике в высокочастотных диапазонах крайне низкие. Это позволяет снизить тепловыделение и уменьшить размер магнитных компонентов, таких как высокочастотные реакторы и трансформаторы. |
|---|---|
|
Низкая магнитострикция |
Магнитострикция, вызывающая шум и вибрацию, близка к нулю. Это позволяет значительно снизить уровень шума для магнитных компонентов, таких как реакторы и трансформаторы. |
|
Высокая проницаемость |
Проницаемость чрезвычайно высока в широком диапазоне частот, что делает его очень подходящим для использования в экранных приложениях и компьютерной томографии. |
|
Стабильное качество |
Высокотемпературная обработка обеспечивает термическую стабильность. Так как происходит минимальное ухудшение свойств из-за механической обработки, поэтому отжиги для снятия напряжений не требуются. |
|
Неориентированный |
Практически нет разницы в характеристиках между направлением качения (Ldirection) и поперечным (C-направление). Таким образом, его можно использовать в широком спектре применений, от стационарных станков до прокатных станков. |
10JNEX900 Высокочастотные кривые потерь в сердечнике
10JNEX900 Высокочастотные кривые намагниченности
Ядро JNHF /10JNHF600
Для JNHF-Core технология силиконизации (CVD-процесс), используемая для JNEX-Core, была усовершенствована, что привело к еще большему снижению потерь в сердечнике в высокочастотных диапазонах.
|
Низкие потери в ядре |
Для высоких частот, превышающих 5 кГц, даже JNEX-Core обеспечивает низкие потери в ядре. |
|---|---|
|
Высокая работоспособность |
Отличная обрабатываемость при прессовании, гибке, штамповке и т. Д. |
|
Неориентированный |
Практически нет разницы в характеристиках между направлением качения (направление L) и поперечным направлением (направление C). Таким образом, его можно использовать в широком спектре применений, от стационарных станков до прокатных станков. |
|
Высокая плотность магнитной индукции |
Имеет высокую плотность магнитного потока насыщения 1,85 ~ 1,94 Тл. Использование этого материала в реакторе позволяет в полной мере использовать превосходные характеристики наложения постоянного тока. |
10JNHF600 Высокочастотные кривые намагниченности
Пользовательское ядро
Статор и ротор
Высокоскоростные двигатели применяются в различных областях, таких как электродвигатели для самолетов, системы накопления энергии маховиков, высокоскоростные шпиндели, газовые компрессоры, турбомолекулярные насосы, воздуходувки, турбокомпрессоры и микротурбины и т. д.
У нас есть широкий спектр спецификаций на складе, и мы можем настроить сердечники двигателей разных размеров в любое время. Использование клеевого склеивания + метод резки проволоки. Удобное производство небольшого количества расстойки и штамповки. Обработка зрелая. Для получения более подробной информации, пожалуйста, свяжитесь с нами.
Трансформаторы
Обладая характеристикой низких потерь в сердечнике на высоких частотах, Super Core может использоваться для различных типов трансформаторов в широком диапазоне частот (от x Гц до y кГц).
Super Core помогает снизить тепловыделение в трансформаторах и обеспечивает более высокую интенсивность магнитной индукции, чем обычные листы из кремнистой стали, что может уменьшить размер трансформаторов. Другие необходимые компоненты трансформатора, такие как медный провод, могут быть соответственно уменьшены, что приводит к общему снижению затрат.
Используя преимущества низких магнитострикционных характеристик JNEX-Core, можно значительно снизить шум трансформаторов.
Реакторов
Обладая такими характеристиками, как высокая плотность магнитной индукции насыщения, низкие потери в активной зоне на высоких частотах и высокая проницаемость, Super Core идеально подходит для применения в реакторах с наложением высокочастотного тока в широком диапазоне частот.
Super Core соответствует всем нормам высокочастотных волн и улучшениям коэффициента мощности. Растет спрос на его использование в инверторных выходных реакторах, активных фильтрах, ШИМ-преобразовательных реакторах. Она обслуживает многие секторы рынка, включая бытовую электронику, промышленное производство возобновляемой энергии и автомобильный рынок.
Super Core отвечает разнообразным потребностям клиентов. Он может быть сформирован в намотанные сердечники различной формы, такие как C-образные сердечники и тороидальные сердечники, а также в сердечники для ламинирования, склеенные стержни блоков путем резки или прессования.
Форма сердцевины
Процесс склеивания клея, обработка суперстержней
Клееный сердечник двигателя, более компактная сборка, повышает эффективность и производительность двигателя, а также снижает шум и вибрацию.
Высокоскоростной двигатель турбонагнетателя по индивидуальному заказу
Клеевое склеивание статора + метод резки проволоки. Быстрая проверка, проверка превосходных характеристик сердечника двигателя.
Сердечник блока с закругленным краем
Ламинированная сердцевина изготавливается практически такой же формы, как и обрезанная сердцевина, благодаря чему можно использовать те же шайбы и зажимные ленты.

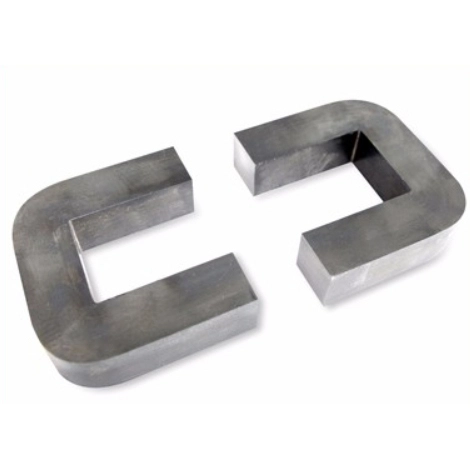

Многослойное ламинирование
Эти активные зоны используются в основном в трансформаторах и реакторах средней и большой мощности. Пользователь укладывает полосы и крепит их с помощью болтов.
_ru.webp "Super Core 10JNEX900 10JNHF600 Намотанный сердечник (сердечник C и тороидальный сердечник)")
Раневой сердечник (С-сердечник и тороидальный сердечник)
После того, как сталь отформована и отожжена, ее пропитывают лаком и закрепляют, режут (при необходимости). Толщина листа 0,1мм. Доступны как стандартные, так и нестандартные размеры C-Core.

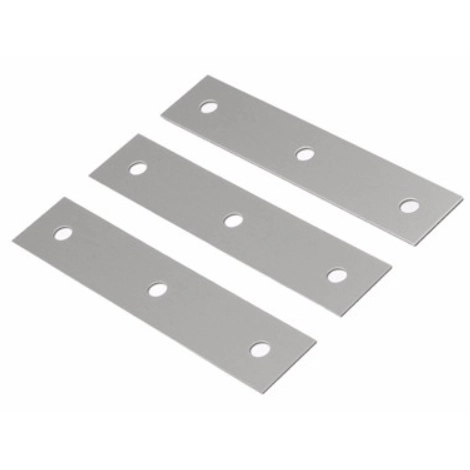

Супер Ядро Блочное Ядро
Блочные сердечники предназначены для малых и средних реакторов и трансформаторов, что обеспечивает эффективное снижение затрат при массовом производстве. Стандартным методом фиксации ламинирования является клеевая фиксация.
