Σούπερ πυρήνας
Το Super Core κατασκευάζεται χρησιμοποιώντας μια καινοτόμο διαδικασία που είναι εντελώς διαφορετική από εκείνη των συμβατικών φύλλων χάλυβα πυριτίου. Αυτά είναι τα υψηλότερης ποιότητας, μη προσανατολισμένα μαγνητικά χαλύβδινα φύλλα διαθέσιμα.
Τα συμβατικά φύλλα χάλυβα πυριτίου έχουν περιεκτικότητα σε Si (πυρίτιο) 3,5% ή λιγότερο. Είναι από καιρό γνωστό ότι τα μαγνητικά χαρακτηριστικά ενός φύλλου χάλυβα πυριτίου βελτιώνονται καθώς αυξάνεται η περιεκτικότητα σε Si, κορυφώνοντας στο 6,5%.
Ωστόσο, δεν ήταν πρακτικό να παραχθούν λεπτά χαλύβδινα φύλλα με περιεκτικότητα σε Si άνω του 3,5%, επειδή ο χάλυβας τείνει να σκληρύνει και να γίνει εύθραυστος. Το 1993 η JFE Steel έλυσε αυτό το πρόβλημα παραγωγής μέσω της υιοθέτησης μιας διαδικασίας που ονομάζεται διαδικασία CVD και εισήγαγε με επιτυχία τα πρώτα φύλλα χάλυβα 6,5% Si (JNEX-Core) στον κόσμο. Προκειμένου να ανταποκριθεί στις νέες απαιτήσεις, αυτή η τεχνολογία συνέχισε να αναπτύσσεται, οδηγώντας στην εμπορική παραγωγή ντεγκραντέ χαλυβδοφύλλων υψηλής πυριτίου με ανώτερα χαρακτηριστικά υψηλής συχνότητας (JNHF-Core).
JNEX-πυρήνα /10JNEX900
Το JNEX-Core είναι τα υψηλότερης ποιότητας μη προσανατολισμένα μαγνητικά χαλύβδινα φύλλα που κατασκευάζονται με μέθοδο παραγωγής (διαδικασία CVD) που είναι εντελώς διαφορετική από εκείνη των συμβατικών φύλλων χάλυβα πυριτίου, επιτρέποντας προηγουμένως αδύνατη περιεκτικότητα σε Si 6,5%.
|
Χαμηλή απώλεια πυρήνα |
Η απώλεια πυρήνα σε περιοχές υψηλής συχνότητας είναι εξαιρετικά χαμηλή. Αυτό επιτρέπει τη χαμηλή παραγωγή θερμότητας και τη μείωση του μεγέθους για μαγνητικά εξαρτήματα όπως αντιδραστήρες υψηλής συχνότητας και μετασχηματιστές. |
|---|---|
|
Χαμηλή μαγνητοσυστολή |
Η μαγνητοσυστολή που προκαλεί θόρυβο και δόνηση είναι σχεδόν μηδενική. Αυτό επιτρέπει σημαντικές μειώσεις θορύβου για μαγνητικά εξαρτήματα όπως αντιδραστήρες και μετασχηματιστές. |
|
Υψηλή διαπερατότητα |
Η διαπερατότητα είναι εξαιρετικά υψηλή σε ένα ευρύ φάσμα συχνοτήτων, καθιστώντας το ιδιαίτερα κατάλληλο για χρήση σε εφαρμογές ασπίδας και CT. |
|
Σταθερή ποιότητα |
Η επεξεργασία υψηλής θερμοκρασίας παρέχει θερμική σταθερότητα. Δεδομένου ότι υπάρχει ελάχιστη υποβάθμιση των ιδιοτήτων λόγω μηχανικής κατεργασίας, δεν απαιτούνται ανόπτηση ανακούφισης από το στρες. |
|
Μη προσανατολισμένο |
Δεν υπάρχει ουσιαστικά καμία διαφορά στα χαρακτηριστικά μεταξύ της κατεύθυνσης κύλισης (Ldirection) και της εγκάρσιας (κατεύθυνση C). Ως εκ τούτου, αυτό μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών, από σταθερές μηχανές έως μηχανές έλασης. |
10JNEX900 Καμπύλες απώλειας πυρήνα υψηλής συχνότητας
10JNEX900 καμπύλες μαγνήτισης υψηλής συχνότητας
JNHF-πυρήνα /10JNHF600
Για το JNHF-Core, η τεχνολογία πυρικονοποίησης (διαδικασία CVD) που χρησιμοποιείται για το JNEX-Core έχει αναπτυχθεί περαιτέρω, οδηγώντας σε ακόμη μεγαλύτερη απώλεια πυρήνα στις περιοχές υψηλής συχνότητας.
|
Χαμηλή απώλεια πυρήνα |
Για υψηλές συχνότητες άνω των 5 kHz, ξεχωρίζει ακόμη και ο JNEX-Core για χαμηλή απώλεια πυρήνα. |
|---|---|
|
Εξαιρετικά λειτουργικό |
Εξαιρετική εργασιμότητα για συμπίεση, κάμψη, σφράγιση κ.λπ. |
|
Μη προσανατολισμένο |
Δεν υπάρχει ουσιαστικά καμία διαφορά στα χαρακτηριστικά μεταξύ της κατεύθυνσης κύλισης (κατεύθυνση L) και της εγκάρσιας κατεύθυνσης (κατεύθυνση C). Ως εκ τούτου, αυτό μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα εφαρμογών, από σταθερές μηχανές έως μηχανές έλασης. |
|
Πυκνότητα μαγνητικής ροής υψηλού κορεσμού |
Έχει υψηλή πυκνότητα μαγνητικής ροής κορεσμού 1,85 ~ 1,94 T Η χρήση αυτού του υλικού σε έναν αντιδραστήρα εκμεταλλεύεται πλήρως τα ανώτερα χαρακτηριστικά υπέρθεσης DC. |
10JNHF600 καμπύλες μαγνήτισης υψηλής συχνότητας
Προσαρμοσμένος πυρήνας
Στάτορας και ρότορας
Οι κινητήρες υψηλής ταχύτητας έχουν εφαρμοστεί για διάφορες εφαρμογές, όπως ηλεκτρικοί κινητήρες για αεροσκάφη, συστήματα αποθήκευσης ενέργειας σφονδύλου, άξονες υψηλής ταχύτητας, συμπιεστές αερίου, στροβιλομοριακές αντλίες, φυσητήρες αέρα, στροβιλοσυμπιεστές και μικροστρόβιλοι κ.λπ.
Έχουμε ένα ευρύ φάσμα προδιαγραφών σε απόθεμα και μπορούμε να προσαρμόσουμε πυρήνες κινητήρα διαφορετικών μεγεθών ανά πάσα στιγμή. Χρησιμοποιώντας συγκόλληση κόλλας + μέθοδο κοπής σύρματος. Βολική μικρή ποσότητα μόνωσης και παραγωγής σφράγισης παρτίδας. Η επεξεργασία είναι ώριμη. Για περισσότερες λεπτομέρειες, επικοινωνήστε μαζί μας.
Μετασχηματιστές
Με το χαρακτηριστικό της χαμηλής απώλειας πυρήνα σε υψηλή συχνότητα, το Super Core μπορεί να χρησιμοποιηθεί για διάφορους τύπους μετασχηματιστών σε ένα ευρύ φάσμα συχνοτήτων (x Hz έως y kHz).
Το Super Core βοηθά στη μείωση της παραγωγής θερμότητας στους μετασχηματιστές και παρέχει υψηλότερη ένταση μαγνητικής επαγωγής από τα συμβατικά φύλλα χάλυβα πυριτίου, γεγονός που μπορεί να μειώσει το μέγεθος των μετασχηματιστών. Άλλα απαιτούμενα εξαρτήματα του μετασχηματιστή, όπως το σύρμα χαλκού, μπορούν να μειωθούν ανάλογα, με αποτέλεσμα τη συνολική μείωση του κόστους.
Εκμεταλλευόμενοι τα χαρακτηριστικά χαμηλής μαγνητοσυστολής του JNEX-Core, ο θόρυβος των μετασχηματιστών μπορεί να μειωθεί δραματικά.
Αντιδραστήρες
Με τα χαρακτηριστικά της υψηλής πυκνότητας μαγνητικής ροής κορεσμού, της χαμηλής απώλειας πυρήνα σε υψηλή συχνότητα και της υψηλής διαπερατότητας, το Super Core είναι ιδανικό για εφαρμογή σε αντιδραστήρες με επικάλυψη ρεύματος υψηλής συχνότητας σε ένα ευρύ φάσμα συχνοτήτων.
Το Super Core πληροί όλους τους κανονισμούς κυμάτων υψηλής συχνότητας και τις βελτιώσεις του συντελεστή ισχύος. Η ζήτηση αυξάνεται για τη χρήση του σε αντιδραστήρες εξόδου μετατροπέα, ενεργά φίλτρα, αντιδραστήρες μετατροπέα PWM. Εξυπηρετεί πολλούς τομείς της αγοράς, συμπεριλαμβανομένων των ηλεκτρονικών ειδών ευρείας κατανάλωσης, της βιομηχανικής παραγωγής ανανεώσιμης ενέργειας και της αγοράς αυτοκινήτων.
Το Super Core καλύπτει ποικίλες ανάγκες των πελατών. Μπορεί να διαμορφωθεί σε πυρήνες τραύματος σε διάφορα σχήματα, όπως C-πυρήνες και δακτυλιοειδείς πυρήνες, καθώς και σε πυρήνες πλαστικοποίησης, κολλημένους πυρήνες μπλοκ με κοπή ή συμπίεση.
Σχήμα πυρήνα
Διαδικασία συγκόλλησης κόλλας, επεξεργασία σούπερ πυρήνα
Κολλημένος πυρήνας κινητήρα, πιο συμπαγής συναρμολόγηση, βελτιώνει την απόδοση και την απόδοση του κινητήρα, μειώνοντας παράλληλα τον θόρυβο και τους κραδασμούς.
Στροβιλοσυμπιεστής κινητήρας υψηλής ταχύτητας προσαρμοσμένος
Συγκόλληση κόλλας στάτορα + μέθοδος κοπής σύρματος. Γρήγορος έλεγχος, δοκιμάζοντας την υπεροχή απόδοσης του πυρήνα του κινητήρα.
Μπλοκ πυρήνα με στρογγυλή άκρη
Ένας ελασματοποιημένος πυρήνας κατασκευασμένος σχεδόν στο ίδιο σχήμαμε έναν κομμένο πυρήνα, έτσι ώστε να είναι δυνατή η χρήση των ίδιων πλυντηρίων και ταινιών σφιγκτήρα.

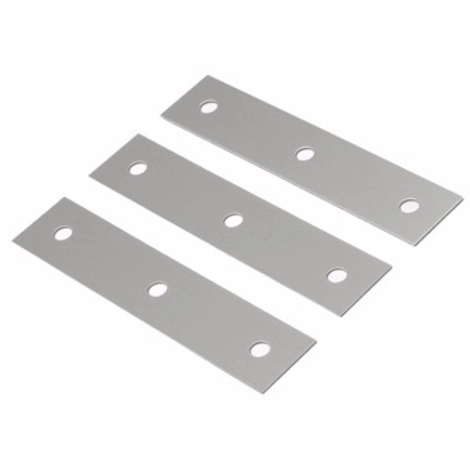

Στοιβαγμένες πλαστικοποιήσεις
Αυτοί οι πυρήνες χρησιμοποιούνται κυρίως με μετασχηματιστές και αντιδραστήρες μεσαίου και μεγάλου μεγέθους. Ο χρήστης στοιβάζει τις λωρίδες και τις τοποθετεί χρησιμοποιώντας μπουλόνια.
_el.webp "Πυρήνας Super Core 10JNEX900 10JNHF600 Πυρήνας τραύματος (πυρήνας C & δακτυλιοειδής πυρήνας)")
Πυρήνας τραύματος (C-πυρήνας & δακτυλιοειδής πυρήνας)
Αφού σχηματιστεί και ανοπτηθεί ο χάλυβας, εμποτίζεται με βερνίκι και στερεώνεται, κόβεται (εάν είναι απαραίτητο). Το πάχος του φύλλου είναι 0,1mm. Διατίθενται τόσο τυπικά όσο και μη τυποποιημένα μεγέθη C-Core.

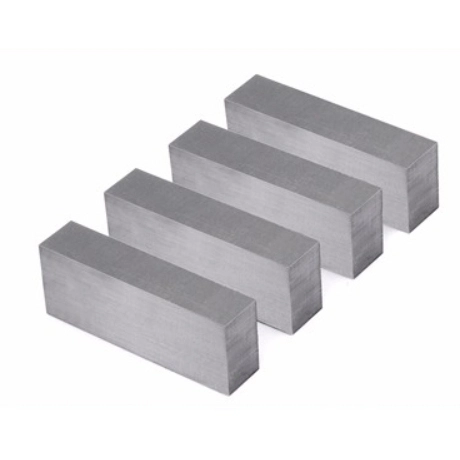

Πυρήνας μπλοκ πυρήνα
Οι πυρήνες μπλοκ είναι για μικρού και μεσαίου μεγέθους αντιδραστήρες και μετασχηματιστές, Αποτελεσματική μείωση κόστους για μαζική παραγωγή. Η τυπική μέθοδος στερέωσης πλαστικοποίησης είναι η συγκολλητική στερέωση.
