Super jadro
Super Core sa vyrába inovatívnym procesom, ktorý je úplne odlišný od procesu bežných plechov z kremíkovej ocele. Jedná sa o najkvalitnejšie, neorientované magnetické oceľové plechy, ktoré sú k dispozícii.
Bežné plechy z kremíkovej ocele majú obsah Si (kremík) 3,5% alebo menej. Už dlho je známe, že magnetické vlastnosti plechu z kremíkovej ocele sa zlepšujú so zvyšujúcim sa obsahom Si, pričom vrcholia na úrovni 6, 5%.
Bolo však nepraktické vyrábať tenké oceľové plechy s obsahom Si viac ako 3,5%, pretože oceľ má tendenciu tvrdnúť a stať sa krehkou. V roku 1993 JFE Steel vyriešila tento výrobný problém prijatím procesu nazývaného proces CVD a úspešne uviedla na svet prvé oceľové plechy 6,5% Si (JNEX-Core). S cieľom splniť nové požiadavky sa táto technológia naďalej vyvíja, čo viedlo ku komerčnej výrobe gradientových vysokokremíkových oceľových plechov s vynikajúcimi vysokofrekvenčnými charakteristikami (JNHF-Core).
JNEX-jadro /10JNEX900
JNEX-Core je najkvalitnejšie neorientované magnetické oceľové plechy vyrobené výrobnou metódou (CVD proces), ktorá je úplne odlišná od konvenčných plechov z kremíkovej ocele, čo umožňuje predtým nemožný obsah Si 6,5%.
|
Nízka strata jadra |
Strata jadra vo vysokofrekvenčných rozsahoch je extrémne nízka. To umožňuje nízku tvorbu tepla a zníženie veľkosti magnetických komponentov, ako sú vysokofrekvenčné reaktory a transformátory. |
|---|---|
|
Nízka magnetostrikcia |
Magnetostrikcia, ktorá spôsobuje hluk a vibrácie, je takmer nulová. To umožňuje výrazné zníženie šumu magnetických komponentov, ako sú reaktory a transformátory. |
|
Vysoká priepustnosť |
Priepustnosť je extrémne vysoká v širokom rozsahu frekvencií, vďaka čomu je veľmi vhodná na použitie v aplikáciách tienenia a CT. |
|
Stabilná kvalita |
Vysokoteplotné spracovanie poskytuje tepelnú stabilitu. Pretože v dôsledku obrábania dochádza k minimálnemu zhoršeniu vlastností, žíhanie na zmiernenie napätia nie je potrebné. |
|
Neorientovaný |
Neexistuje prakticky žiadny rozdiel v charakteristikách medzi smerom valenia (smer L) a priečnym (smer C). Preto sa dá použiť v širokej škále aplikácií, od stacionárnych strojov až po valcovacie stroje. |
10JNEX900 Krivky vysokofrekvenčných strát jadra
10JNEX900 Krivky vysokofrekvenčnej magnetizácie
JNHF-jadro /10JNHF600
Pre JNHF-Core bola ďalej vyvinutá silikonizačná technológia (CVD proces) používaná pre JNEX-Core, čo viedlo k ešte väčším nižším stratám jadra vo vysokofrekvenčných rozsahoch.
|
Nízka strata jadra |
Pri vysokých frekvenciách nad 5 kHz vyžaruje výstup dokonca aj JNEX-Core pre nízke straty jadra. |
|---|---|
|
Vysoká opracovateľnosť |
Vynikajúca spracovateľnosť pre lisovanie, ohýbanie, lisovanie atď. |
|
Neorientovaný |
Medzi smerom valenia (smer L) a priečnym smerom (smer C) nie je prakticky žiadny rozdiel v charakteristikách. Preto sa dá použiť v širokej škále aplikácií, od stacionárnych strojov až po valcovacie stroje. |
|
Hustota magnetického toku s vysokou saturáciou |
Má vysokú saturačnú hustotu magnetického toku 1,85 ~ 1,94 T Použitie tohto materiálu v reaktore plne využíva vynikajúce vlastnosti DC superpozície. |
10JNHF600 Krivky vysokofrekvenčnej magnetizácie
Vlastné jadro
Stator a rotor
Vysokorýchlostné motory sa používajú v rôznych aplikáciách, ako sú elektrické motory pre lietadlá, systémy skladovania energie zotrvačníka, vysokorýchlostné vretená, plynové kompresory, turbomolekulárne čerpadlá, vzduchové dúchadlá, turbodúchadlá a mikroturbíny atď.
Na sklade máme širokú škálu špecifikácií a jadrá motorov rôznych veľkostí môžeme kedykoľvek prispôsobiť. Použitie lepidla + metódy rezania drôtu. Pohodlné malé množstvo korektúry a výroby dávkového lisovania. Spracovanie je zrelé. Pre viac informácií nás prosím kontaktujte.
Transformátory
S charakteristikou nízkej straty jadra pri vysokých frekvenciách môže byť Super Core použitý pre rôzne typy transformátorov v širokom rozsahu frekvencií (x Hz až y kHz).
Super Core pomáha znižovať tvorbu tepla v transformátoroch a poskytuje vyššiu intenzitu magnetickej indukcie ako bežné plechy z kremíkovej ocele, čo môže zmenšiť veľkosť transformátorov. Ďalšie požadované komponenty transformátora, ako napríklad medený drôt, môžu byť zodpovedajúcim spôsobom zmenšené, čo vedie k celkovému zníženiu nákladov.
Využitím nízkych magnetostrikčných charakteristík JNEX-Core je možné dramaticky znížiť hluk transformátorov.
Reaktory
Vďaka charakteristikám vysokej saturačnej hustoty magnetického toku, nízkej straty jadra pri vysokej frekvencii a vysokej priepustnosti je Super Core ideálny na aplikáciu v reaktoroch s vysokofrekvenčným prúdovým prekrývaním v širokom rozsahu frekvencií.
Super Core spĺňa všetky predpisy vysokofrekvenčných vĺn a vylepšenia účinníka. Dopyt po jeho použití v invertorových výstupných reaktoroch, aktívnych filtroch, konvertorových reaktoroch PWM sa zvyšuje. Slúži mnohým trhovým sektorom vrátane spotrebnej elektroniky, priemyselnej výroby energie z obnoviteľných zdrojov a automobilového trhu.
Super Core spĺňa rôzne potreby zákazníkov. Môže sa formovať do jadier navinutých v rôznych tvaroch, ako sú C-jadrá a toroidné jadrá, ako aj do laminačných jadier, lepených blokových jadier rezaním alebo lisovaním.
Tvar jadra
Proces lepenia lepidla, super jadrové spracovanie
Lepené jadro motora, kompaktnejšia montáž, zlepšujú účinnosť a výkon motora a zároveň znižujú hluk a vibrácie.
Prispôsobený vysokorýchlostný motor turbodúchadla
Lepenie statorového lepidla + metóda rezania drôtu. Rýchla kontrola, testovanie výkonu jadra motora.
Blokové jadro so zaobleným okrajom
Laminované jadro vyrobené prakticky v rovnakom tvare ako rezané jadro, takže je možné použiť rovnaké podložky a upínacie pásy.

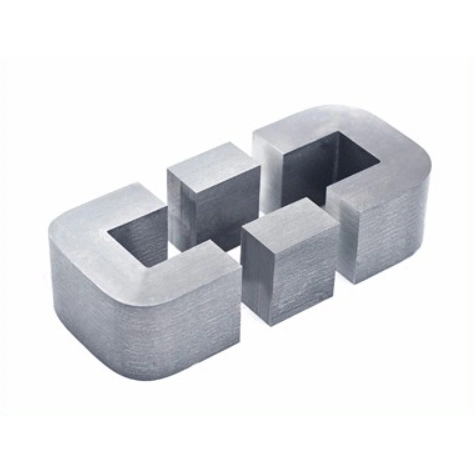

Skladané laminácie
Tieto jadrá sa používajú hlavne so stredne veľkými a veľkými transformátormi a reaktormi. Používateľ naskladá pásy na seba a pripevní ich pomocou skrutiek.
_sk.webp "Super jadro 10Jnex900 10JNHF600 Jadro rany (jadro C a toroidné jadro)")
Jadro rany (C-jadro a toroidné jadro)
Po vytvorení a žíhaní ocele sa namočí do laku a upevní, odreže (ak je to potrebné). Hrúbka plechu je 0,1 mm. K dispozícii sú štandardné aj neštandardné veľkosti C-Core.

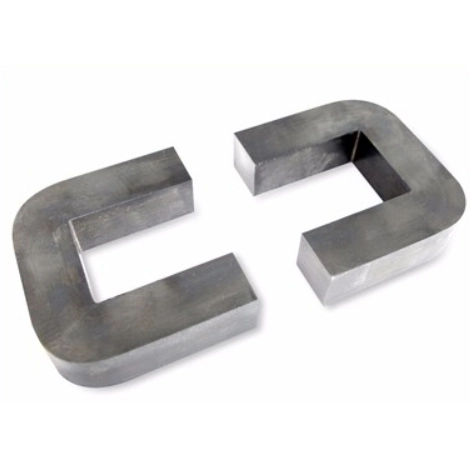

Super jadro blokového jadra
Blokové jadrá sú určené pre malé a stredné reaktory a transformátory, zníženie nákladov Effectivelv pre hromadnú výrobu. Štandardnou metódou upevnenia laminácie je fixácia lepidla.
