Inti Super
Super Core diproduksi menggunakan proses inovatif yang sama sekali berbeda dari lembaran baja silikon konvensional. Ini adalah lembaran baja magnetik kelas tertinggi dan tidak berorientasi yang tersedia.
Lembaran baja silikon konvensional memiliki kandungan Si (silikon) 3,5% atau kurang. Telah lama diketahui bahwa karakteristik magnetik lembaran baja silikon meningkat seiring dengan meningkatnya kandungan Si, memuncak pada 6, 5%.
Namun, tidak praktis untuk menghasilkan lembaran baja tipis dengan kandungan Si lebih dari 3,5% karena baja cenderung mengeras dan menjadi rapuh. Pada tahun 1993 JFE Steel memecahkan masalah produksi ini melalui adopsi proses yang disebut proses CVD, dan berhasil memperkenalkan lembaran baja Si 6,5% pertama (JNEX-Core) ke dunia. Untuk memenuhi permintaan baru, teknologi ini terus dikembangkan, yang mengarah ke produksi komersial lembaran baja silikon tinggi gradien dengan karakteristik frekuensi tinggi superior (JNHF-Core).
JNEX-Inti /10JNEX900
JNEX-Core adalah lembaran baja magnetik non-berorientasi kelas tertinggi yang diproduksi dengan metode produksi (proses CVD) yang sama sekali berbeda dari lembaran baja silikon konvensional, memungkinkan kandungan Si yang sebelumnya tidak mungkin sebesar 6,5%.
|
Kehilangan Inti Rendah |
Kehilangan inti dalam rentang frekuensi tinggi sangat rendah. Hal ini memungkinkan pembangkitan panas rendah dan pengurangan ukuran untuk komponen magnetik seperti reaktor frekuensi tinggi dan transformator. |
|---|---|
|
Magnetostriksi rendah |
Magnetostriksi yang menyebabkan kebisingan dan getaran hampir nol. Hal ini memungkinkan pengurangan kebisingan yang signifikan untuk komponen magnetik seperti reaktor dan transformator. |
|
Permeabilitas Tinggi |
Permeabilitasnya sangat tinggi di berbagai frekuensi, membuatnya sangat cocok untuk digunakan dalam aplikasi perisai dan CT. |
|
Kualitas Stabil |
Pemrosesan suhu tinggi memberikan stabilitas termal. Karena ada kerusakan minimal pada properti karena pemesinan, maka anil penghilang stres tidak diperlukan. |
|
Tidak berorientasi |
Hampir tidak ada perbedaan karakteristik antara arah bergulir (Ldirection) dan melintang (C-direction). Oleh karena itu, ini dapat digunakan dalam berbagai aplikasi, dari mesin stasioner hingga mesin rolling. |
10JNEX900 Kurva Kehilangan Inti Frekuensi Tinggi
10JNEX900 Kurva Magnetisasi Frekuensi Tinggi
JNHF-Inti /10JNHF600
Untuk JNHF-Core, teknologi silikon (proses CVD) yang digunakan untuk JNEX-Core telah dikembangkan lebih lanjut, yang mengarah ke kehilangan inti yang lebih rendah dalam rentang frekuensi tinggi.
|
Kehilangan Inti Rendah |
Untuk frekuensi tinggi lebih dari 5 kHz, keluar bersinar bahkan JNEX-Core untuk kehilangan inti rendah. |
|---|---|
|
Sangat Bisa Diterapkan |
Kemampuan kerja yang sangat baik untuk menekan, menekuk, menginjak, dll. |
|
Tidak berorientasi |
Hampir tidak ada perbedaan karakteristik antara arah bergulir (arah L) dan arah melintang (arah C). Oleh karena itu, ini dapat digunakan dalam berbagai aplikasi, dari mesin stasioner hingga mesin rolling. |
|
Kerapatan fluks magnetik saturasi tinggi |
Memiliki kerapatan fluks magnetik saturasi tinggi 1,85 ~ 1,94 T Menggunakan bahan ini dalam reaktor mengambil keuntungan penuh dari karakteristik superimposisi DC yang superior. |
10JNHF600 Kurva Magnetisasi Frekuensi Tinggi
Inti Kustom
Stator dan rotor
Motor berkecepatan tinggi telah diterapkan untuk berbagai aplikasi, seperti mesin listrik untuk pesawat terbang, sistem penyimpanan energi roda gila, spindel berkecepatan tinggi, kompresor gas, pompa turbo-molekuler, blower udara, turbocharger dan turbin mikro, dll.
Kami memiliki berbagai spesifikasi dalam stok, dan kami dapat menyesuaikan inti motor dengan ukuran berbeda kapan saja. Menggunakan ikatan lem + metode pemotongan kawat. Nyaman sejumlah kecil proofing dan batch stamping produksi. Pemrosesan sudah matang. Untuk lebih jelasnya, silahkan hubungi kami.
Transformers
Dengan karakteristik kehilangan inti rendah pada frekuensi tinggi, Super Core dapat digunakan untuk berbagai jenis transformator dalam berbagai frekuensi (x Hz hingga y kHz).
Super Core membantu mengurangi panas yang dihasilkan dalam transformator dan memberikan intensitas induksi magnetik yang lebih tinggi daripada lembaran baja silikon konvensional, yang dapat mengurangi ukuran transformator. Komponen transformator lain yang diperlukan, seperti kawat tembaga, dapat dirampingkan sesuai, menghasilkan pengurangan biaya secara keseluruhan.
Dengan memanfaatkan karakteristik magnetostriksi rendah JNEX-Core, kebisingan transformator dapat dikurangi secara dramatis.
Reaktor
Dengan karakteristik kepadatan fluks magnetik saturasi tinggi, kehilangan inti rendah pada frekuensi tinggi, dan permeabilitas tinggi, Super Core sangat ideal untuk diterapkan pada reaktor dengan superimposisi arus frekuensi tinggi pada berbagai frekuensi.
Super Core memenuhi semua peraturan gelombang frekuensi tinggi dan peningkatan faktor daya. Permintaan meningkat untuk penggunaannya dalam reaktor keluaran inverter, filter aktif, reaktor konverter PWM. Ini melayani banyak sektor pasar, termasuk elektronik konsumen, pembangkit listrik terbarukan industri, dan pasar mobil.
Super Core memenuhi beragam kebutuhan pelanggan. Ini dapat dibentuk menjadi inti luka dalam berbagai bentuk, seperti C-Core dan inti toroidal, serta menjadi inti laminasi, inti blok yang direkatkan dengan memotong atau menekan.
Bentuk Inti
Proses ikatan lem, pemrosesan inti super
Inti motor terpaku, perakitan lebih kompak, meningkatkan efisiensi dan kinerja motor, sekaligus mengurangi kebisingan dan getaran.
Turbocharger motor kecepatan tinggi disesuaikan
Ikatan lem stator + metode pemotongan kawat. Pemeriksaan cepat, menguji keunggulan kinerja inti motor.
Blok inti dengan tepi Bulat
Inti laminasi dibuat dalam bentuk yang hampir sama dengan inti potong, sehingga memungkinkan untuk menggunakan mesin pencuci dan pita penjepit yang sama.

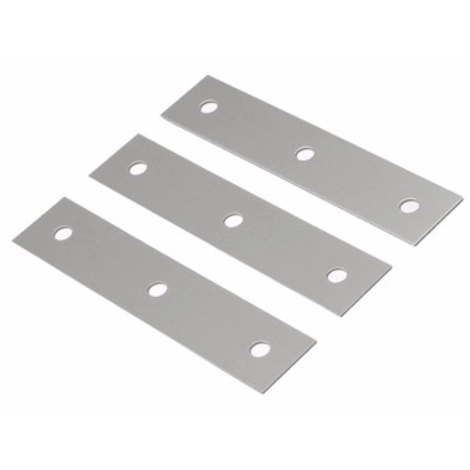

Laminasi Bertumpuk
Core ini digunakan terutama dengan transformator dan reaktor berukuran sedang dan besar. Pengguna menumpuk strip dan membubuhkannya menggunakan baut.
_id.webp "Super Core 10JNEX900 10JNHF600 Inti luka (C Core & Toroidal Core)")
Inti Luka (C-Core &; Toroidal Core)
Setelah baja terbentuk dan dianil direndam dalam pernis dan diperbaiki, potong (jika perlu). Ketebalan lembaran adalah 0.1mm. Tersedia ukuran standar &; non-standar C-Core.

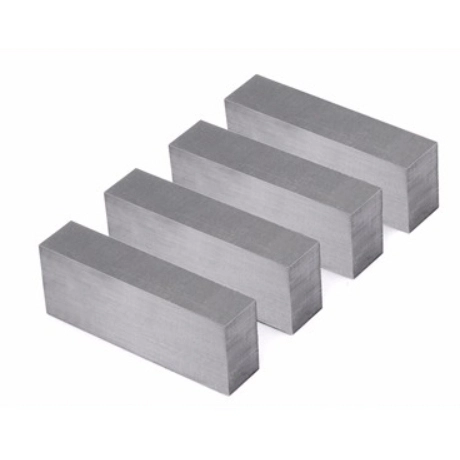

Inti Blok Super Core
Inti blok adalah untuk reaktor dan transformator berukuran kecil dan menengah, pengurangan biaya Effectivelv untuk produksi massal. Metode pemasangan laminasi standar adalah fiksasi perekat.
