Super jádro
Super Core se vyrábí inovativním procesem, který je zcela odlišný od konvenčních plechů z křemíkové oceli. Jedná se o nejkvalitnější neorientované magnetické ocelové plechy, které jsou k dispozici.
Konvenční plechy z křemíkové oceli mají obsah Si (křemíku) 3,5 % nebo méně. Již dlouho je známo, že magnetické vlastnosti plechu z křemíkové oceli se zlepšují se zvyšujícím se obsahem Si a dosahují maxima 6,5 %.
Bylo však nepraktické vyrábět tenké ocelové plechy s obsahem Si nad 3,5 %, protože ocel má tendenci tvrdnout a křehnout. V roce 1993 společnost JFE Steel vyřešila tento výrobní problém přijetím procesu zvaného CVD proces a úspěšně uvedla na svět první ocelové plechy s 6,5% Si (JNEX-Core). Aby bylo možné vyhovět novým požadavkům, tato technologie se neustále vyvíjí, což vedlo ke komerční výrobě gradientních ocelových plechů s vysokým obsahem křemíku s vynikajícími vysokofrekvenčními charakteristikami (JNHF-Core).
JNEX-Core /10JNEX900
JNEX-Core jsou nejkvalitnější neorientované magnetické ocelové plechy vyráběné výrobní metodou (proces CVD), která je zcela odlišná od konvenčních plechů z křemíkové oceli, což umožňuje dříve nemožný obsah Si 6,5 %.
|
Nízká ztráta jádra |
Ztráta jádra ve vysokofrekvenčních rozsazích je extrémně nízká. To umožňuje nízkou tvorbu tepla a zmenšení velikosti magnetických součástí, jako jsou vysokofrekvenční tlumivky a transformátory. |
|---|---|
|
Nízká magnetostrikce |
Magnetostrikce, která způsobuje hluk a vibrace, je téměř nulová. To umožňuje výrazné snížení hluku magnetických součástí, jako jsou tlumivky a transformátory. |
|
Vysoká propustnost |
Permeabilita je extrémně vysoká v širokém rozsahu frekvencí, takže je velmi vhodný pro použití ve stínících aplikacích a CT. |
|
Stabilní kvalita |
Vysokoteplotní zpracování zajišťuje tepelnou stabilitu. Vzhledem k tomu, že v důsledku obrábění dochází k minimálnímu zhoršení vlastností, není nutné žíhání uvolňující pnutí. |
|
Neorientovaný |
Neexistuje prakticky žádný rozdíl v charakteristikách mezi směrem válcování (směr L) a příčným (směr C). Proto jej lze použít v široké škále aplikací, od stacionárních strojů až po válcovací stroje. |
10JNEX900 Vysokofrekvenční křivky ztrát jádra
10JNEX900 Vysokofrekvenční magnetizační křivky
JNHF-jádro /10JNHF600
U jádra JNHF byla dále vyvinuta technologie silikonizace (proces CVD) použitá pro JNEX-Core, což vedlo k ještě větším nižším ztrátám jádra ve vysokofrekvenčních rozsazích.
|
Nízká ztráta jádra |
Pro vysoké frekvence přesahující 5 kHz svítí i JNEX-Core pro nízkou ztrátu jádra. |
|---|---|
|
Vysoce funkční |
Vynikající zpracovatelnost pro lisování, ohýbání, lisování atd. |
|
Neorientovaný |
Neexistuje prakticky žádný rozdíl v charakteristikách mezi směrem válcování (směr L) a příčným směrem (směr C). Proto jej lze použít v široké škále aplikací, od stacionárních strojů až po válcovací stroje. |
|
Vysoká hustota magnetického toku nasycení |
Má vysokou hustotu saturačního magnetického toku 1,85 ~ 1,94 T Použití tohoto materiálu v reaktoru plně využívá vynikajících charakteristik stejnosměrného superponování. |
10JNHF600 Vysokofrekvenční magnetizační křivky
Vlastní jádro
Stator a rotor
Vysokorychlostní motory byly použity pro různé aplikace, jako jsou elektrické motory pro letadla, systémy skladování energie setrvačníku, vysokorychlostní vřetena, plynové kompresory, turbomolekulární čerpadla, vzduchová dmychadla, turbodmychadla a mikroturbíny atd.
Na skladě máme širokou škálu specifikací a jádra motorů různých velikostí můžeme kdykoli přizpůsobit. Použití metody lepení + řezání drátem. Pohodlné malé množství nátisku a výroby dávkového lisování. Zpracování je vyzrálé. Pro více informací nás prosím kontaktujte.
Transformátory
Díky charakteristice nízké ztráty jádra při vysoké frekvenci lze Super Core použít pro různé typy transformátorů v širokém rozsahu frekvencí (x Hz až y kHz).
Super Core pomáhá snižovat tvorbu tepla v transformátorech a poskytuje vyšší intenzitu magnetické indukce než běžné plechy z křemíkové oceli, což může zmenšit velikost transformátorů. Další požadované součásti transformátoru, jako je měděný drát, lze odpovídajícím způsobem zmenšit, což vede k celkovému snížení nákladů.
Využitím výhod nízkých magnetostrikčních charakteristik JNEX-Core lze hluk transformátorů dramaticky snížit.
Reaktory
Díky vlastnostem vysoké hustoty saturačního magnetického toku, nízké ztráty jádra při vysoké frekvenci a vysoké permeabilitě je Super Core ideální pro použití na reaktorech s vysokofrekvenčním proudovým překrýváním v širokém rozsahu frekvencí.
Super Core splňuje všechny předpisy pro vysokofrekvenční vlny a vylepšení účiníku. Poptávka po jeho použití ve střídačových výstupních reaktorech, aktivních filtrech, PWM konvertorových reaktorech roste. Slouží mnoha tržním sektorům, včetně spotřební elektroniky, průmyslové výroby energie z obnovitelných zdrojů a automobilového trhu.
Super Core splňuje různorodé potřeby zákazníků. Může být tvarován do vinutých jader v různých tvarech, jako jsou C-jádra a toroidní jádra, stejně jako do laminačních jader, lepených blokových jader řezáním nebo lisováním.
Tvar jádra
Proces lepení lepidla, zpracování super jádra
Lepené jádro motoru, kompaktnější sestava, zlepšuje účinnost a výkon motoru a zároveň snižuje hluk a vibrace.
Vysokorychlostní motor turbodmychadla přizpůsobený
Lepení statoru + metoda řezání drátem. Rychlé nátisky, testování vynikajícího výkonu jádra motoru.
Blokové jádro s oblou hranou
Laminované jádro vyrobené prakticky ve stejném tvaru jako řezané jádro, takže je možné použít stejné podložky a upínací pásky.

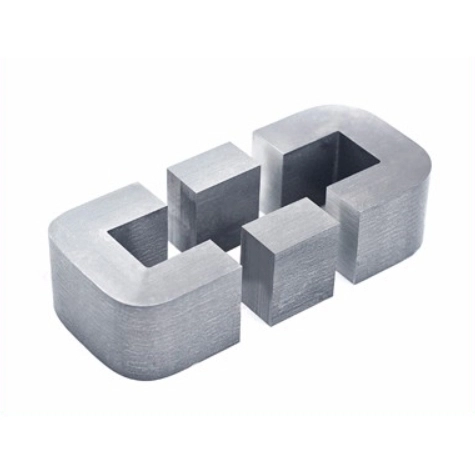

Vrstvené laminace
Tyto aktivní zóny se používají především u středních a velkých transformátorů a reaktorů. Uživatel stohuje pásy a připevňuje je pomocí šroubů.
_cs.webp "Super Core 10JNEX900 10JNHF600 vinuté jádro (C jádro a toroidní jádro)")
Vinuté jádro (C-jádro a toroidní jádro)
Poté, co je ocel vytvořena a žíhána, je namočena v laku a fixována, řezána (je-li to nutné). Tloušťka plechu je 0,1 mm. K dispozici jsou standardní i nestandardní velikosti C-Core.

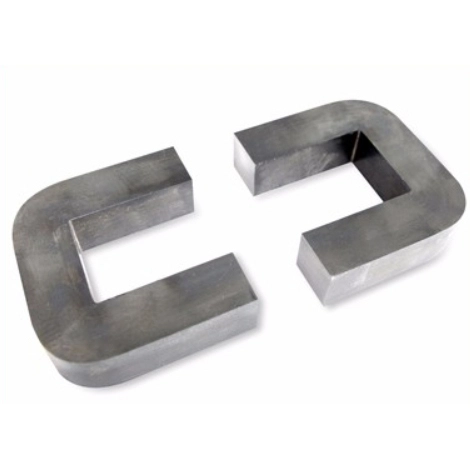

Blokové jádro Super Core
Bloková jádra jsou určena pro malé a střední reaktory a transformátory, efektivní snížení nákladů pro hromadnou výrobu. Standardní metodou upevnění laminace je fixace lepením.
