Super rdzeń
Super Core jest wytwarzany przy użyciu innowacyjnego procesu, który jest całkowicie odmienny od konwencjonalnych blach ze stali krzemowej. Są to najwyższej jakości, niezorientowane blachy ze stali magnetycznej dostępne na rynku.
Konwencjonalne blachy ze stali krzemowej mają zawartość krzemu (krzemu) 3,5% lub mniej. Od dawna wiadomo, że właściwości magnetyczne blachy ze stali krzemowej poprawiają się wraz ze wzrostem zawartości krzemu, osiągając szczyt na poziomie 6,5%.
Jednak produkcja cienkich blach stalowych o zawartości krzemu powyżej 3,5% była niepraktyczna, ponieważ stal ma tendencję do twardnienia i kruchości. W 1993 roku firma JFE Steel rozwiązała ten problem produkcyjny poprzez przyjęcie procesu zwanego procesem CVD i z powodzeniem wprowadziła na rynek pierwsze blachy ze stali krzemowej o zawartości 6,5% (JNEX-Core). Aby sprostać nowym wymaganiom, technologia ta jest stale rozwijana, co doprowadziło do komercyjnej produkcji gradientowych blach ze stali wysokokrzemowej o doskonałych właściwościach wysokiej częstotliwości (JNHF-Core).
Rdzeń JNEX/10JNEX900
JNEX-Core to najwyższej jakości niezorientowane blachy ze stali magnetycznej produkowane metodą produkcji (proces CVD), która jest zupełnie inna niż w przypadku konwencjonalnych blach ze stali krzemowej, pozwalająca na niemożliwą wcześniej zawartość krzemu na poziomie 6,5%.
|
Niska strata rdzenia |
Straty rdzenia w zakresach wysokich częstotliwości są niezwykle niskie. Pozwala to na niskie wytwarzanie ciepła i zmniejszenie rozmiarów elementów magnetycznych, takich jak dławiki i transformatory wysokiej częstotliwości. |
|---|---|
|
Niska magnetostrykcja |
Magnetostrykcja, która powoduje hałas i wibracje, jest bliska zeru. Umożliwia to znaczną redukcję szumów w elementach magnetycznych, takich jak dławiki i transformatory. |
|
Wysoka przepuszczalność |
Przepuszczalność jest niezwykle wysoka w szerokim zakresie częstotliwości, dzięki czemu doskonale nadaje się do stosowania w zastosowaniach osłonowych i CT. |
|
Stabilna jakość |
Obróbka w wysokiej temperaturze zapewnia stabilność termiczną. Ponieważ pogorszenie właściwości w wyniku obróbki skrawaniem jest minimalne, wyżarzanie odprężające nie jest wymagane. |
|
Niezorientowany |
Praktycznie nie ma różnicy w charakterystyce między kierunkiem toczenia (kierunek L) a kierunkiem poprzecznym (kierunek C). Dzięki temu może być używany w szerokim zakresie zastosowań, od maszyn stacjonarnych po walcarki. |
10JNEX900 Krzywe utraty rdzenia o wysokiej częstotliwości
10JNEX900 Krzywe namagnesowania wysokiej częstotliwości
Rdzeń JNHF/10JNHF600
W przypadku JNHF-Core technologia silikonowania (proces CVD) zastosowana w JNEX-Core została udoskonalona, co prowadzi do jeszcze większych niższych strat rdzenia w zakresach wysokich częstotliwości.
|
Niska strata rdzenia |
Dla wysokich częstotliwości przekraczających 5 kHz, na zewnątrz świeci nawet JNEX-Core dla niskich strat rdzenia. |
|---|---|
|
Wysoce wykonalny |
Doskonała urabialność do prasowania, gięcia, tłoczenia itp. |
|
Niezorientowany |
Praktycznie nie ma różnicy w charakterystyce między kierunkiem walcowania (kierunek L) a kierunkiem poprzecznym (kierunek C). Dzięki temu może być używany w szerokim zakresie zastosowań, od maszyn stacjonarnych po walcarki. |
|
Gęstość strumienia magnetycznego o wysokim nasyceniu |
Ma wysoką gęstość strumienia magnetycznego nasycenia wynoszącą 1,85 ~ 1,94 T Zastosowanie tego materiału w reaktorze pozwala w pełni wykorzystać doskonałą charakterystykę nakładania prądu stałego. |
10JNHF600 Krzywe namagnesowania wysokiej częstotliwości
Niestandardowy rdzeń
Stojan i wirnik
Silniki wysokoobrotowe są stosowane do różnych zastosowań, takich jak silniki elektryczne do samolotów, systemy magazynowania energii z kołem zamachowym, wrzeciona szybkoobrotowe, sprężarki gazu, pompy turbomolekularne, dmuchawy powietrza, turbosprężarki i mikroturbiny itp.
Posiadamy w magazynie szeroką gamę specyfikacji i w każdej chwili możemy dostosować rdzenie silników o różnych rozmiarach. Za pomocą klejenia + metody cięcia drutu. Wygodna niewielka ilość proofingu i produkcji seryjnej. Przetwarzanie jest dojrzałe. Aby uzyskać więcej informacji, skontaktuj się z nami.
Transformatory
Dzięki charakterystyce niskich strat rdzenia przy wysokich częstotliwościach, Super Core może być stosowany do różnych typów transformatorów w szerokim zakresie częstotliwości (od x Hz do y kHz).
Super Core pomaga zmniejszyć wytwarzanie ciepła w transformatorach i zapewnia wyższą intensywność indukcji magnetycznej niż konwencjonalne blachy ze stali krzemowej, co może zmniejszyć rozmiar transformatorów. Inne wymagane elementy transformatora, takie jak drut miedziany, można odpowiednio zmniejszyć, co skutkuje ogólną redukcją kosztów.
Wykorzystując niską charakterystykę magnetostrykcyjną JNEX-Core, można radykalnie zmniejszyć szum transformatorów.
Reaktorów
Dzięki charakterystyce wysokiej gęstości strumienia magnetycznego nasycenia, niskim stratom rdzenia przy wysokiej częstotliwości i wysokiej przepuszczalności, Super Core jest idealny do stosowania w dławikach z nałożeniem prądu o wysokiej częstotliwości w szerokim zakresie częstotliwości.
Super Core spełnia wszystkie regulacje dotyczące fal o wysokiej częstotliwości i ulepszeń współczynnika mocy. Rośnie zapotrzebowanie na jego zastosowanie w reaktorach z wyjściem inwerterowym, filtrach aktywnych, dławikach przekształtnikowych PWM. Obsługuje wiele sektorów rynku, w tym elektronikę użytkową, przemysłową energetykę odnawialną i rynek motoryzacyjny.
Super Core wychodzi naprzeciw różnorodnym potrzebom klientów. Można go formować w rdzenie zwijane w różnych kształtach, takie jak rdzenie C i rdzenie toroidalne, a także w rdzenie laminujące, klejone rdzenie blokowe poprzez cięcie lub prasowanie.
Kształt rdzenia
Proces klejenia, obróbka super rdzenia
Klejony rdzeń silnika, bardziej kompaktowy montaż, poprawia wydajność i wydajność silnika, jednocześnie redukując hałas i wibracje.
Dostosowany silnik wysokoobrotowy turbosprężarki
Klejenie stojana + metoda cięcia drutu. Szybkie sprawdzanie, testowanie wyższości wydajności rdzenia silnika.
Rdzeń blokowy z zaokrągloną krawędzią
Laminowany rdzeń wykonany praktycznie w tym samym kształcieco rdzeń cięty, dzięki czemu możliwe jest zastosowanie tych samych podkładek i opasek zaciskowych.

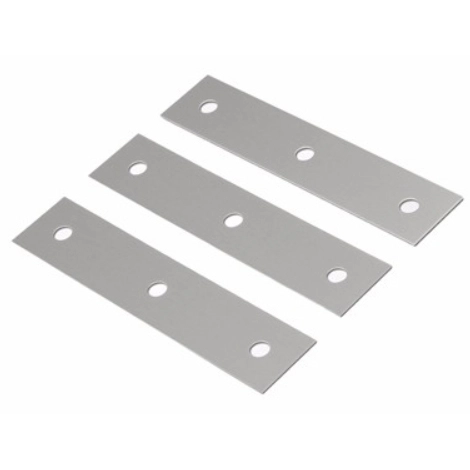

Laminowanie ułożone w stos
Rdzenie te są stosowane głównie w średnich i dużych transformatorach i dławikach. Użytkownik układa paski w stosy i mocuje je za pomocą.
_pl.webp "Rdzeń Super Core 10JNEX900 10JNHF600 (rdzeń C i rdzeń toroidalny)")
Rdzeń nawinięty (rdzeń C i rdzeń toroidalny)
Po uformowaniu i wyżarzeniu stali moczy się ją w lakierze i utrwala, tnie (w razie potrzeby). Grubość blachy wynosi 0,1 mm. Dostępne są zarówno standardowe, jak i niestandardowe rozmiary C-Core.

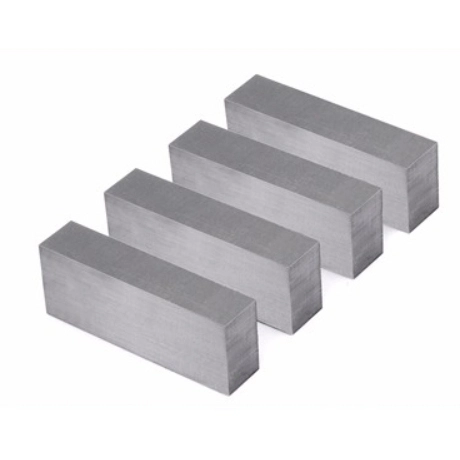

Rdzeń blokowy Super Core
Rdzenie blokowe są przeznaczone do małych i średnich dławików i transformatorów, efektywna redukcja kosztów przy produkcji masowej. Standardową metodą mocowania do laminowania jest mocowanie klejem.
