Super Core
Super Core tillverkas med hjälp av en innovativ process som skiljer sig helt från den för konventionella kiselstålplåtar. Dessa är de icke-orienterade magnetiska stålplåtarna av högsta kvalitet som finns tillgängliga.
Konventionella kiselstålplåtar har en Si-halt (kisel) på 3,5 % eller mindre. Det har länge varit känt att de magnetiska egenskaperna hos en kiselstålplåt förbättras när Si-halten ökar och når en topp på 6,5 %.
Det har dock varit opraktiskt att tillverka tunna stålplåtar med en Si-halt på över 3,5 % eftersom stålet tenderar att härda och bli sprött. År 1993 löste JFE Steel detta produktionsproblem genom att anta en process som kallas CVD-processen och introducerade framgångsrikt de första 6,5 % Si-stålplåtarna (JNEX-Core) till världen. För att möta nya krav har denna teknik fortsatt att utvecklas, vilket har lett till kommersiell produktion av gradientstålplåtar med hög kiselhalt med överlägsna högfrekvensegenskaper (JNHF-Core).
JNEX-Core /10JNEX900
JNEX-Core är den högkvalitativa, icke-orienterade magnetiska stålplåten som tillverkas med en produktionsmetod (CVD-process) som är helt annorlunda än den för konventionella kiselstålplåtar, vilket möjliggör en tidigare omöjlig Si-halt på 6,5 %.
|
Låg kärnförlust |
Kärnförlusten i högfrekventa områden är extremt låg. Detta möjliggör låg värmeutveckling och storleksminskningar för magnetiska komponenter som högfrekvensreaktorer och transformatorer. |
|---|---|
|
Låg magnetostriktion |
Magnetostriktionen som orsakar buller och vibrationer är nästan noll. Detta möjliggör betydande brusreducering för magnetiska komponenter som reaktorer och transformatorer. |
|
Hög permeabilitet |
Permeabiliteten är extremt hög över ett brett spektrum av frekvenser, vilket gör den mycket lämplig för användning i skärmapplikationer och CT. |
|
Stabil kvalitet |
Högtemperaturbearbetningen ger termisk stabilitet. Eftersom det sker minimal försämring av egenskaperna på grund av bearbetning, så krävs inte spänningsavlastande glödgningar. |
|
Icke-orienterad |
Det finns praktiskt taget ingen skillnad i egenskaperna mellan rullningsriktningen (L-riktningen) och tvärriktningen (C-riktningen). Därför kan den användas i ett brett spektrum av applikationer, från stationära maskiner till valsmaskiner. |
10JNEX900 högfrekventa kärnförlustkurvor
10JNEX900 högfrekventa magnetiseringskurvor
JNHF-Core /10JNHF600
För JNHF-Core har kiseliseringstekniken (CVD-processen) som används för JNEX-Core vidareutvecklats, vilket leder till ännu större lägre kärnförluster i högfrekvensområdena.
|
Låg kärnförlust |
För höga frekvenser över 5 kHz lyser även JNEX-Core för låg kärnförlust. |
|---|---|
|
Mycket användbar |
Utmärkt bearbetbarhet för pressning, bockning, stämpling etc. |
|
Icke-orienterad |
Det finns praktiskt taget ingen skillnad i karakteristiken mellan rullningsriktningen (L-riktningen) och tvärriktningen (C-riktningen). Därför kan den användas i ett brett spektrum av applikationer, från stationära maskiner till valsmaskiner. |
|
Magnetisk flödestäthet med hög mättnad |
Har en magnetisk flödestäthet med hög mättnad på 1,85 ~ 1,94 T Att använda detta material i en reaktor drar full nytta av de överlägsna DC-överlagringsegenskaperna. |
10JNHF600 högfrekventa magnetiseringskurvor
Anpassad kärna
Stator och rotor
Höghastighetsmotorer har använts för olika applikationer, såsom elmotorer för flygplan, svänghjulsenergilagringssystem, höghastighetsspindlar, gaskompressorer, turbomolekylära pumpar, luftfläktar, turboladdare och mikroturbiner, etc.
Vi har ett brett utbud av specifikationer i lager, och vi kan anpassa motorkärnor i olika storlekar när som helst. Med limbindning + trådskärningsmetod. Bekväm liten mängd korrektur och batchstämplingsproduktion. Bearbetningen är mogen. För mer information, vänligen kontakta oss.
Transformatorer
Med karakteristiken för låg kärnförlust vid hög frekvens kan Super Core användas för olika typer av transformatorer i ett brett spektrum av frekvenser (x Hz till y kHz).
Super Core hjälper till att minska värmeutvecklingen i transformatorer och ger högre magnetisk induktionsintensitet än konventionella kiselstålplåtar, vilket kan minska storleken på transformatorer. Andra nödvändiga komponenter i transformatorn, såsom koppartråden, kan minskas i enlighet med detta, vilket resulterar i en total kostnadsminskning.
Genom att dra nytta av de låga magnetostriktionsegenskaperna hos JNEX-Core kan bruset från transformatorer minskas dramatiskt.
Reaktorer
Med egenskaperna för magnetisk flödestäthet med hög mättnad, låg kärnförlust vid hög frekvens och hög permeabilitet är Super Core idealisk för applicering på reaktorer med högfrekvent strömöverlagring över ett brett spektrum av frekvenser.
Super Core uppfyller alla regler för högfrekventa vågor och effektfaktorförbättringar. Efterfrågan ökar för dess användning i inverterutgångsreaktorer, aktiva filter, PWM-omvandlarreaktorer. Det betjänar många marknadssektorer, inklusive konsumentelektronik, industriell förnybar kraftproduktion och bilmarknaden.
Super Core möter kundernas olika behov. Den kan formas till lindade kärnor i olika former, såsom C-kärnor och toroidkärnor, samt till lamineringskärnor, limmade blockkärnor genom skärning eller pressning.
Kärnans form
Limbindningsprocess, bearbetning av superkärnor
Limmad motorkärna, mer kompakt montering, förbättrar motorns effektivitet och prestanda, samtidigt som buller och vibrationer minskar.
Turboladdare höghastighetsmotor anpassad
Statorlimbindning + trådskärningsmetod. Snabb korrektur, testning av motorkärnans överlägsenhet.
Blockkärna med rund kant
En laminerad kärna tillverkad i praktiskt taget samma form som en skuren kärna, så att det är möjligt att använda samma brickor och klämband.

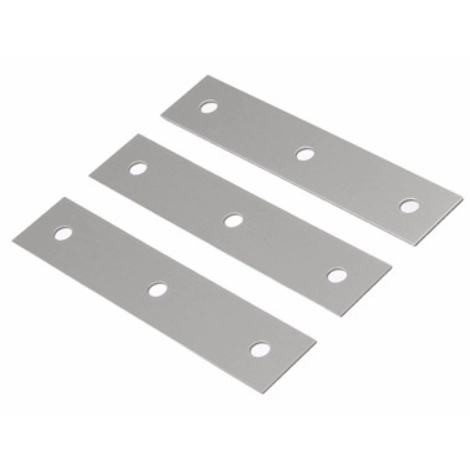

Staplade lamineringar
Dessa härdar används främst i medelstora och stora transformatorer och reaktorer. Användaren staplar remsorna och fäster dem med bultar.
_sv.webp "Super Core 10JNEX900 10JNHF600 Wound Core (C-kärna och toroidkärna)")
Wound Core(C-Core & Toroidal Core)
Efter att stålet har formats och glödgats blötläggs det i lack och fixeras, skärs (om det behövs). Plåttjockleken är 0,1 mm. Både standard- och icke-standardstorlekar C-Core finns tillgängliga.

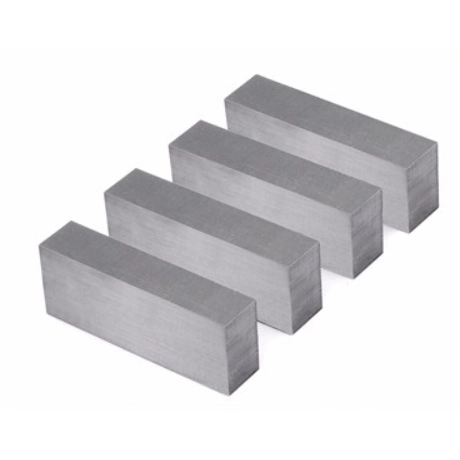

Super Core Block Core
Blockkärnor är för små och medelstora reaktorer och transformatorer, effektiv kostnadsreduktion för massproduktion. Standardmetod för laminering är limfixering.
