0,15 mm Nikkindenji ST-150 ultradünnes Silizium

Ideal für hocheffiziente Motoren mit geringen Verlusten und Miniaturisierung

  • Es ist ein ideales Material für Motorkerne usw., da seine magnetischen Eigenschaften isotrop sind. Die Dünne ermöglicht einen extrem geringen Eisenverlust im hohen Rotationsbereich, und durch eine höhere magnetische Flussdichte als andere Materialien ist es möglich, sowohl einen hohen Wirkungsgrad als auch eine Miniaturisierung zu erreichen.
Hocheffiziente Motoren aus nicht orientiertem Siliziumstahl der ST-Serie mit geringen Verlusten und Miniaturisierung

Anwendungsbeispiel

Nicht orientierter Siliziumstahl ST-Serie Anwendungsbeispiel

Sachkenntnis

Geringe Verluste

Durch die Reduzierung der Plattendicke können Wirbelströme unterdrückt und Verluste reduziert werden.

Miniaturisierung

Es hat eine hohe magnetische Flussdichte und trägt zur Miniaturisierung von Motoren usw. bei.

Optimaler Einsatzbereich

Es hat eine höhere magnetische Flussdichte als andere Materialien bei einer Arbeitsfrequenz von 400 Hz bis 40 kHz, wodurch die Größe von Motoren usw. reduziert werden kann.

Isolierende Beschichtung

Eine überlegene isolierende Beschichtung maximiert die Materialeigenschaften. Die Beschichtung hat eine hohe Hitzebeständigkeit und kann auch bei hohen Temperaturen (bis zu 850 °C) eine stabile Beschichtung aufrechterhalten.

Rohstoff

Fe(0,003)Si-Stahl (Rohstoff der Nippon Steel Corporation) wird für ultradünne Elektrobandbänder verwendet. Ein äußerst zuverlässiges elektromagnetisches Stahlbandmaterial mit einer Erfolgsbilanz von über 50 Jahren.

Materialeigenschaften

Nicht kornorientierter Siliziumstahl der ST-Serie Materialeigenschaften
Nicht kornorientierter Siliziumstahl der ST-Serie Materialeigenschaftenkurve

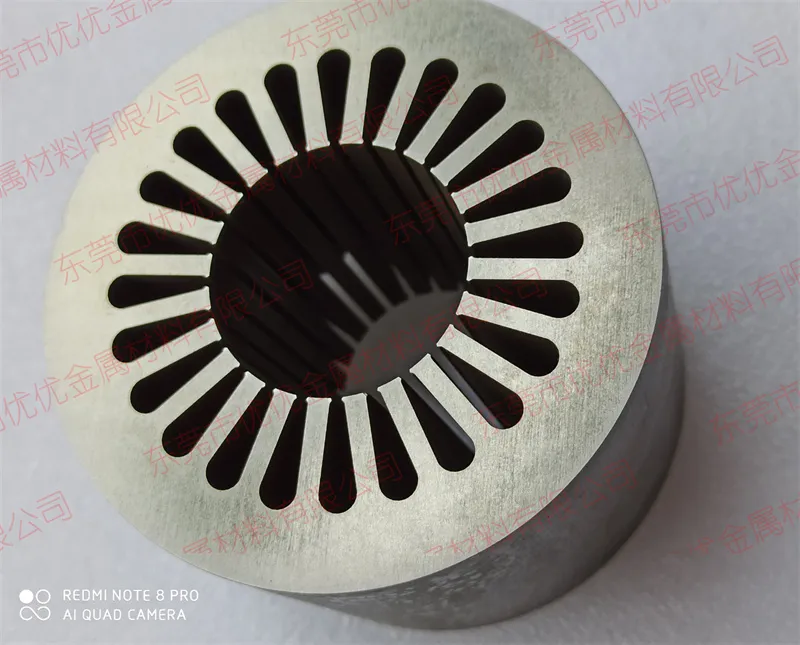

Kundenspezifische Laminierungsstapel für Motorkerne
