Az elmúlt évtizedben a kefe nélküli egyenáramú motorok (bldc-k) egyre inkább felváltották a szálcsiszolt egyenáramú motorokat, különösen olyan alkalmazásokban, ahol nagy sebességre (12 000 fordulat / perc felett) és hosszú élettartamra van szükség.
De a BLDC motorok nem rendelkeznek minden előnnyel: a BLDC motorok egyszerű vezérlést és kocogást nem kínálnak, míg a BLDC motorok összetett szerkezete magasabb költségeket jelent - a hagyományos BLDC motorok réselt kialakításúak, vagyis a tekercseket az állórész körüli résekbe tekercselik.
Ennek eredményeként kifejlesztettek egy rés nélküli kialakítású BLDC motort, amelynek 4 fő előnye van a hagyományos réselt BLDC motorokkal szemben.

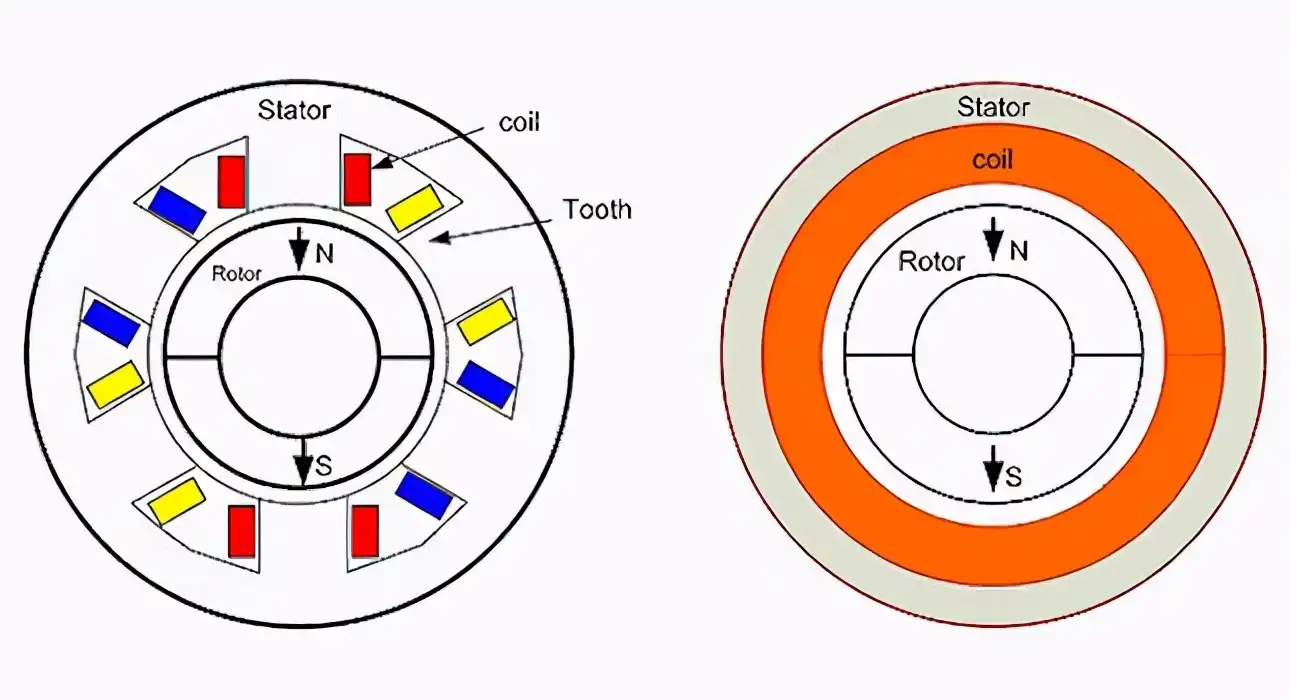

A rés nélküli BLDC motorok rés nélküli kialakítást használnak. A tekercseket külön külső műveletben tekercselik, majd a motor összeszerelése során közvetlenül a légrésbe helyezik.

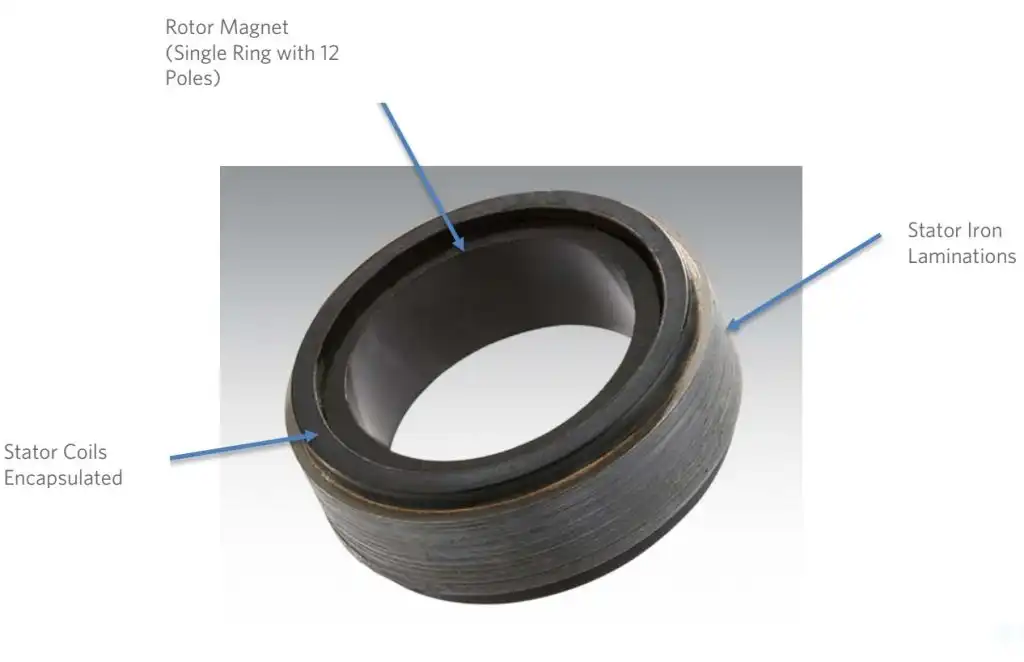

A réselt BLDC motorokban az állórész fogainak jelenléte megakadályozza a motor teljes méretének minimalizálását. Ezen túlmenően, mivel a motor mérete csökken, a tekercselési folyamat egyre nehezebbé válik. Ezzel szemben a rés nélküli, kefe nélküli egyenáramú motorok tekercsei ferdén vagy tengelyirányban rögzítve vannak egy hengeres állórész magján, megkönnyítve a méretcsökkentést.
A résmentes kialakításnak költségelőnyei is vannak, mivel csökkenti a komplexitást és az állórész magját könnyebb gyártani.
Bár mindkét kialakítás sokkal nagyobb sebességgel működhet, mint a szálcsiszolt egyenáramú motorok, a réselt és a rés nélküli kialakítások nagy sebességnél eltérő jellemzőkkel rendelkeznek. A mechanikai stabilitás elérése érdekében nagy sebességnél (40 000 és 60 000 fordulat / perc között) a résnélküli rotorok általában kétpólusú állandó mágneses kialakításúak. Ezenkívül a nagy légrés miatt, amikor a motor nagy sebességgel fut, az állórész magjának elvesztése elfogadható tartományra korlátozódik. Ez azt jelenti, hogy a rés nélküli BLDC motor előnye a résmentes állórész szerkezete, viszonylag alacsony magveszteséggel és ezért nagy teljesítménysűrűséggel.
Valójában a rés nélküli BLDC motor kialakításának korai napjaiban teljesítménysűrűsége alacsonyabb volt, mint az egyenértékű réselt motoré. A nagy energiájú állandó mágnesek és alternatív mágnesező eszközeik megjelenése azonban csökkentette a teljesítménykülönbséget. A réselt BLDC motorok kevésbé képesek nagy energiájú mágneseket használni, mivel a motor mágneses terhelésének növeléséhez vastagabb fogak szükségesek, ami csökkenti a nyílás területét és ezáltal a motor elektromos terhelését.
A réselt BLDC motorok nagyobb nyomatékot tudnak biztosítani, mint a réselt kialakítások, mivel a réselt kialakítások magasabb hőmérsékleteket képesek kezelni, lehetővé téve a nagyobb nyomaték előállítását. A mágneses áramkör túlterhelés közbeni telítettsége miatt azonban a motor nyomatéka csökken, és a fogatlan résmentes kialakításnak nincs mágneses telítettsége, így jobb túlterhelést biztosít.
Bár a rés nélküli BLDC motoroknak számos előnye van a szabványos bldc-kkel szemben, a gyakorlati alkalmazásokban a rés nélküli BLDC motorok nem mindig a legjobb választás. Például a rések nélküli BLDC motorok alacsony induktivitást kínálnak, ami kihívást jelent a mozgásvezérlés számára. Ha impulzusszélesség-modulációs (pwm) szabályozást alkalmazunk, az alacsonyabb induktivitás nagyobb motorveszteséget eredményez. A magasabb kapcsolási frekvenciájú (80–100 kHz) vagy soros kompenzált induktivitású vezérlők használhatók az alacsony induktivitás problémájának enyhítésére.
Valójában a különböző BLDC motortechnológiák különböző alkalmazásokhoz alkalmasak. A réselt BLDC motorok alkalmasak olyan alkalmazásokhoz, mint az elektromos járművek vagy háztartási készülékek, amelyek nagy számú pólust igényelnek, és a végső méret nem jelent problémát. Mostoha környezetben is előnyben részesítik őket, mivel a réselt kialakítású tekercsek könnyebben védhetők és mechanikusan tarthatók az állórész fogai által. A nagy sebességet és kis méretet igénylő alkalmazásokhoz, például orvosi berendezésekhez vagy hordozható ipari szerszámokhoz a résnélküli BLDC motorok jobb választást jelentenek, és a legjobb megoldást kínálják.
